Что такое котлован и зачем он нужен
Котлован — это не просто большая яма в земле, а основа будущего здания. Любая серьёзная стройка начинается именно с него: правильный проект котлована и устройство подпорных стенок обеспечат устойчивость фундамента, а значит, и всего сооружения. От того, насколько грамотно выполнена разработка, зависят сроки службы дома, его безопасность и затраты на ремонт.
СНиП и современные нормы определяют котлован как искусственную выемку в грунте, создаваемую для строительства подземной части здания или сооружения. Обычно это фундамент, подвал, технические помещения. Но бывают и другие варианты: инженерные сети, резервуары, парковки.
Задача устройства котлована — обеспечить требуемую глубину и форму выемки, при этом не допустить обрушения стенок и попадания воды. Если сказать проще, котлован должен быть безопасным, сухим и соответствовать проектным размерам. Всё остальное — вопрос технологий, которые выбираются в зависимости от грунтов, уровня грунтовых вод и особенностей объекта.
Этапы устройства котлована
Технология разработки котлована обычно состоит из нескольких этапов. Они могут немного меняться в зависимости от объекта, но базовая схема всегда одинакова.
Подготовка площадки. Сначала участок очищается от мусора, растительности, старых фундаментов и всего лишнего. Параллельно выполняются геодезические работы — разметка и проверка уровня. Здесь важно учесть рельеф и будущие нагрузки.
Разработка грунта. Грунт вынимается экскаваторами, иногда в сочетании с бульдозерами. При больших объёмах используют транспортировку автосамосвалами. Важно не только выкопать, но и правильно складировать грунт — часть может пригодиться для обратной засыпки.
Планировка и зачистка. После грубой разработки котлован подравнивают, снимают лишние слои, формируют дно и откосы. На этом этапе уже появляются первые риски: обрушение стенок, просачивание воды. Поэтому нередко сразу применяются временные крепления или дренаж.
Укрепление стен и дна. Чем глубже котлован, тем выше вероятность осыпания. При глубине до 3 м иногда достаточно откосов с нужным углом. Глубже — нужны подпорные конструкции. Здесь подключаются шпунтовые ограждения, сваи, стены в грунте и другие методы.
Каждый из этих шагов регулируется нормативами: СНиП, ГОСТ, СП. Игнорировать их нельзя — последствия известны всем, кто видел фотографии обрушившихся котлованов вместе с соседними зданиями.
Способы крепления и ограждения котлована
Здесь начинается самое интересное. Укрепление стен котлована — ключ к его устойчивости. Методов существует несколько, и выбор зависит от глубины, грунта, уровня воды и бюджета.
Откосы. Самый простой вариант — просто сделать стенки не вертикальными, а с наклоном. Угол зависит от грунта: для глины можно оставить почти прямые, для песка — 30–45°. Метод дешёвый, но требует много места, что в городе часто невозможно.
Шпунтовое ограждение. В землю погружаются шпунтовые сваи — металлические, железобетонные или деревянные. Они образуют сплошную стену, которая держит грунт. Плюс — надёжно и быстро. Минус — дорого и шумно.
Сваи и анкерные стены. В грунт бурят сваи, которые соединяются балками и анкерами. Получается прочная конструкция, подходящая для глубоких котлованов в сложных условиях.
Стена в грунте. Технология звучит парадоксально: сначала в грунт опускается глинистый раствор, затем бурятся щели, армируются и заливаются бетоном. В итоге получается монолитная стена, удерживающая котлован. Метод применяется в крупных проектах, особенно при высоком уровне грунтовых вод.
Габионы. Более декоративный и относительно недорогой способ. Это сетчатые коробки, заполненные камнем. Они подходят для невысоких стенок, часто используются в сочетании с дренажом.
Выбор метода — компромисс между надёжностью и экономикой. Для частного дома откосы могут быть идеальны, для подземной парковки в центре города — только стена в грунте.

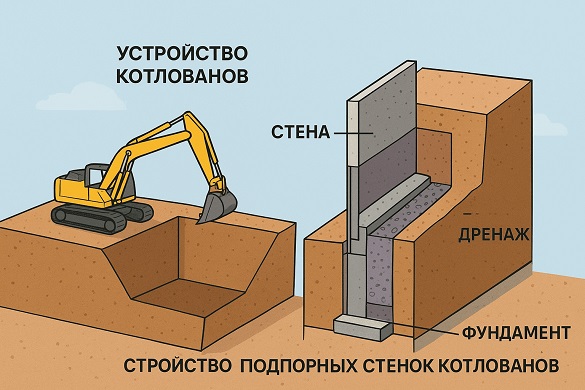

Подпорные стенки: технологии и материалы
Подпорная стенка — это отдельный инженерный объект, задача которого удерживать грунт от обрушения. В котлованах их используют там, где нельзя ограничиться простыми откосами.
Железобетон. Классика жанра: армирование, опалубка, заливка. Прочность высокая, срок службы десятилетия. Минус — высокая стоимость и трудоёмкость.
Камень и дерево. Применяются реже, в основном для малых объектов. Камень хорош эстетикой и долговечностью, дерево — дешевизной, но оно недолговечно.
Габионы. Популярны благодаря простоте и гибкости. Габионы хорошо пропускают воду, что снижает давление на стенку. Плюс — они относительно дешёвые.
Современные комбинированные решения. Например, железобетонные элементы, вдавливаемые в грунт с минимальными вибрациями. Или геосинтетика — материалы, армирующие грунт.
Устройство подпорной стенки включает обязательные этапы: дренаж (чтобы не скапливалась вода), армирование, гидроизоляция. Без этого даже самый прочный бетон быстро разрушится.
Как выбрать метод: практические советы
Теоретически можно открыть СНиП и выбрать метод из таблицы. Практически — всё зависит от условий.
- Грунты. Песчаные и пылеватые требуют больших углов откоса или надёжных стен. Глина держит лучше, но плывуны и супеси — головная боль инженеров.
- Глубина котлована. До 3 м часто можно обойтись откосами. Глубже — нужны стены.
- Грунтовые воды. Если они высоко, дренаж обязателен. Без него котлован превратится в бассейн.
- Бюджет и сроки. Шпунтовое ограждение надёжно, но дорого. Габионы и откосы дешевле, но не всегда подходят.
Есть ещё фактор сезона: зимой разработка котлована сложнее и дороже. Лёд в грунте мешает технике, а весной таяние воды может сорвать сроки. Поэтому профессионалы советуют планировать земляные работы на тёплое и сухое время года.
Какие существуют методы укрепления стен котлована?
На практике используют откосы, шпунтовое ограждение, сваи, анкерные стены, стены в грунте и габионы. Выбор зависит от глубины котлована, грунта и бюджета.
Как рассчитывается угол откоса котлована для разных грунтов?
Угол определяется СНиП: для глины допускается 60–80°, для песка — 30–45°. Чем менее связный грунт, тем положе должен быть откос.
Что такое “стена в грунте” и когда её используют?
Это монолитная железобетонная стена, создаваемая прямо в грунте методом бурения и заливки. Применяется при строительстве глубоких котлованов в условиях плотной городской застройки или высокого уровня грунтовых вод.
Котлован — это не просто яма, это фундамент всего дела. Как выкопаешь, так и дом стоять будет. Прошляпил — получишь кривой фундамент, трещины и головняк с ремонтом. Нормы (СНиПы, ГОСТы) не просто так придуманы: они про безопасность. А кто хоть раз видел, как осыпался котлован и тянул за собой соседний дом — тот правила зубрить начнёт.
Сначала — расчистка площадки: мусор, старые фундаменты, трава, всё в сторону. Геодезисты метки ставят, уровни проверяют. Потом идёт мясо — техника роет: экскаваторы, бульдозеры, самосвалы. Грунт складируй грамотно — часть потом обратно пойдёт. Дно котлована чистим, ровняем, чтоб плита легла как надо. И тут уже вода лезет, стенки сыпятся — значит, пора думать про крепёж и дренаж.
Укрепление стенок
Методов куча:
Откосы — просто стенку под углом сделать. Дёшево, но места жрёт, в городе редко катит.
Шпунтовое ограждение — сваи в землю вбивают, получается жёсткая стенка. Дорого и шумно, зато надёжно.
Сваи с анкерами — уже инженерка, для глубины и сложных условий.
Стена в грунте — вообще высший пилотаж: бурят, заливают бетоном прямо в земле. Идеально в городе и при высоких водах.
Габионы — сетка с камнем, дешево и сердито, особенно с дренажом.
Подпорные стенки
Это отдельный разговор. Бетон — классика, держит веками, но и стоит как чугунный мост. Камень красиво, дерево дешево, но ненадолго. Габионы — хит последних лет: пропускают воду, давление снимают. Только без дренажа любая стенка долго не живёт.
На что смотреть
Грунт: песок — беда, нужен угол; глина держит лучше.
Глубина: до 3 метров можно выкрутиться откосами, дальше без стенок никак.
Вода: если грунтовка близко — без дренажа труба.
Бюджет: хочешь надёжно — плати; хочешь дёшево — жди проблем.
И ещё: зимой копать — себе дороже. Лёд мешает, весной вода всё размоет. Оптимально летом, в сухую погоду.
