Схождение и развал: в чем разница?

103

Что такое развал и схождение: базовые понятия

Развал и схождение два ключевых параметра из группы так называемых «углов установки колёс». Они определяют положение колёс относительно кузова автомобиля и направления движения. Несмотря на то что эти термины часто употребляются вместе (например, «развал-схождение» или «сход-развал»), они описывают совершенно разные геометрические характеристики и выполняют разные функции. При планировании технического обслуживания владельцы нередко совмещают диагностику ходовой части с другими работами - например, ремонт АКПП Ford может проводиться параллельно, хотя он не влияет на углы установки колёс напрямую.

Правильная регулировка углов установки колёс напрямую влияет на управляемость автомобиля, устойчивость при прямолинейном движении, срок службы шин и безопасность эксплуатации транспортного средства.

Даже небольшое отклонение от заводских значений может привести к ускоренному износу покрышек, ухудшению поведения автомобиля на дороге и увеличению нагрузки на элементы подвески и рулевого управления.

Что такое развал

Развал угол между вертикальной плоскостью и плоскостью вращения колеса, если смотреть на автомобиль спереди или сзади. Другими словами, это угол наклона колеса относительно дороги в поперечной плоскости.

Если верхняя часть колеса наклонена наружу (от центра автомобиля), такой развал называется положительным. Если верхняя часть наклонена внутрь отрицательный развал. При идеальном вертикальном положении развал равен нулю.

Функции развала

• Обеспечивает стабильность при прохождении поворотов за счёт перераспределения нагрузки на пятно контакта;
• Компенсирует деформации подвески под нагрузкой;
• Улучшает курсовую устойчивость автомобиля на ровной дороге.

В большинстве легковых автомобилей с независимой подвеской передние колёса имеют небольшой отрицательный или нулевой развал. Задние колёса могут иметь как положительный, так и отрицательный развал в зависимости от конструкции подвески.

Как измеряется развал

Угол развала измеряется в градусах и минутах. Например, значение –0°30' означает отрицательный развал в полградуса. Современные стенды диагностики отображают этот параметр с высокой точностью и сравнивают его с допусками, установленными производителем для конкретной модели.

Что такое схождение

Схождение разница в расстоянии между передними и задними кромками управляемых колёс в горизонтальной плоскости. Проще говоря, это угол между направлением движения автомобиля и плоскостью вращения колеса.

Если передние кромки колёс направлены друг к другу (расстояние спереди меньше, чем сзади), схождение называется положительным. Если колёса развёрнуты наружу (расстояние спереди больше), схождение - отрицательное.

Иногда схождение выражают не в углах, а в миллиметрах - как разницу между расстоянием спереди и сзади на уровне центра колёс.

Функции схождения

• Компенсирует естественный «расход» колёс под действием силы трения при движении;
• Обеспечивает точное следование заданному направлению без постоянной коррекции рулём;
• Снижает склонность к самопроизвольному повороту колёс из-за люфтов в рулевых тягах.

Схождение особенно важно для передних колёс, так как они являются управляемыми. Однако на многих современных автомобилях с многорычажной задней подвеской также предусмотрена регулировка схождения задних колёс.

В чём принципиальная разница между развалом и схождением

Хотя оба параметра входят в состав «углов установки колёс», их физический смысл и влияние на автомобиль различны:

Параметр	Плоскость измерения	Основное влияние	Регулируется через
Развал	Вертикальная (вид спереди/сзади)	Устойчивость в поворотах, износ шин по краям	Изменение длины или положения стоек, рычагов, эксцентриковых болтов
Схождение	Горизонтальная (вид сверху)	Прямолинейность движения, неравномерный износ протектора	Изменение длины рулевых тяг и наконечников

Таким образом, развал отвечает за наклон колеса, а схождение - за его поворот относительно продольной оси автомобиля.

Как взаимосвязаны развал и схождение

Несмотря на различия, эти параметры тесно связаны. Изменение угла развала почти всегда влияет на схождение. Это происходит потому, что при наклоне колеса его контактная точка с дорогой смещается, что эквивалентно изменению направления качения.

Например, при увеличении отрицательного развала переднего колеса оно как бы «заваливается» внутрь, что приводит к увеличению положительного схождения. Поэтому при регулировке углов установки колёс сначала выставляют развал, а затем - схождение.

На автомобилях с подвеской типа «МакФерсон» эта связь особенно выражена, поскольку стойка одновременно является элементом крепления колеса и направляющей для его вертикального перемещения.

Какие ещё углы входят в систему регулировки

Помимо развала и схождения, в полную диагностику углов установки колёс входят и другие параметры:

Продольный наклон оси поворота (кастер)

Это угол между вертикалью и осью, вокруг которой поворачивается колесо, если смотреть сбоку. Положительный кастер обеспечивает самовозврат руля после поворота и устойчивость на скорости. Он обычно не регулируется на большинстве легковых автомобилей, но может изменяться после деформации элементов подвески.

Плечо обката

Это расстояние между точкой пересечения оси поворота с дорогой и центром пятна контакта шины. Отрицательное, нулевое или положительное плечо влияет на усилие на руле и реакцию на торможение. Оно рассчитывается на основе развала и продольного наклона и не регулируется напрямую.

Когда нужно делать развал-схождение

Регулировка развала-схождения обязательна в следующих случаях:

• После замены элементов подвески - стоек, рычагов, рулевых тяг, шаровых опор;
• После ремонта ходовой части, связанного с демонтажем компонентов;
• При появлении признаков неравномерного износа шин;
• Если автомобиль уводит в сторону на ровной дороге при отпущенном руле;
• После сильного удара - наезда на бордюр, яму или препятствие;
• При замене шин или дисков (особенно если меняется вылет колёсного диска).

Даже если визуально всё в порядке, микроскопические изменения геометрии могут накапливаться со временем и проявиться только через 5–10 тысяч километров в виде износа покрышек.

Признаки нарушения углов установки колёс

Симптомы неправильного развала

• Износ шин преимущественно с одной стороны (внутренней или наружной);
• Автомобиль «заваливается» в повороте сильнее обычного;
• Руль не возвращается в нейтральное положение после поворота.

Симптомы неправильного схождения

• Перьястый или «зубчатый» износ протектора;
• Увод в сторону при движении по прямой;
• Необходимость постоянно подруливать для сохранения траектории;
• Повышенное усилие при повороте руля.

Можно ли отрегулировать только схождение

Технически - да. На многих автомобилях схождение регулируется независимо через рулевые тяги. Однако делать только схождение без проверки развала не рекомендуется. Если развал выходит за пределы допуска, даже идеально выставленное схождение не решит проблему износа шин и нестабильного поведения.

Более того, на некоторых моделях (например, с подвеской Multilink) изменение схождения может повлиять на эффективный угол развала из-за кинематики рычагов. Поэтому полноценная процедура всегда включает в себя проверку всех углов установки колёс.

Особенности регулировки на разных типах подвески

Подвеска МакФерсон

Развал регулируется с помощью эксцентриковых болтов на нижнем рычаге или верхней опоре стойки. Схождение - через рулевые тяги. Часто требуется компромисс между максимальной регулировкой и сохранением запаса прочности креплений.

Двухрычажная подвеска

Развал регулируется изменением длины верхнего или нижнего рычага (с помощью муфт или проставок). Такая конструкция позволяет точнее настраивать геометрию, особенно на спортивных автомобилях.

Многорычажная подвеска (Multilink)

Имеет отдельные регулировки для развала и схождения задних колёс. Часто используется на премиальных и заднеприводных моделях. Требует высокой квалификации мастера и точного оборудования.

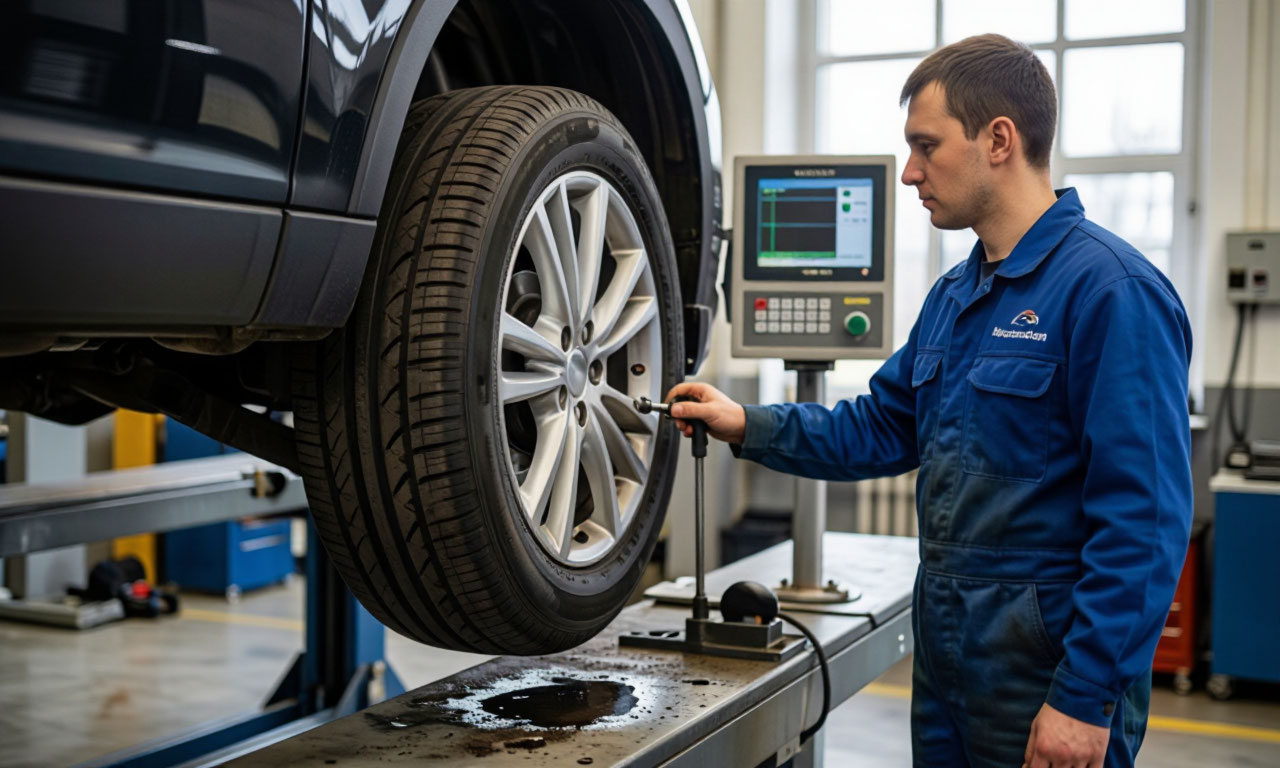

Процесс регулировки развала-схождения

1. Подготовка автомобиля: проверка давления в шинах, отсутствие люфтов в подвеске и рулевом управлении, чистота дисков;
2. Установка на стенд: крепление датчиков на все колёса;
3. Калибровка и измерение: компьютер определяет текущие углы установки колёс;
4. Сравнение с нормативами: данные сопоставляются с заводскими значениями для данной модели;
5. Механическая регулировка: мастер вручную изменяет длину тяг или положение рычагов;
6. Финальная проверка: подтверждение соответствия всех параметров допускам.

Важно: регулировка углов установки колёс возможна только при исправной ходовой части. Если есть износ шаровых опор, сайлентблоков или рулевых наконечников, сначала требуется их замена.

Последствия игнорирования неправильного развала-схождения

• Ускоренного износа шин - стоимость комплекта летней резины может превысить цену нескольких процедур сход-развала;
• Повышенный расход топлива - из-за увеличенного сопротивления качению;
• Снижение управляемости - особенно критично в экстренных ситуациях;
• Перегрузка элементов подвески - что ведёт к их преждевременному выходу из строя;
• Нарушение курсовой устойчивости - автомобиль становится «нервным» на скорости.

Мифы о развале и схождении

«Если машина едет прямо - всё в порядке»

Неверно. Автомобиль может компенсировать небольшой дисбаланс в углах за счёт конструкции подвески, но износ шин уже будет происходить.

«Сделал сход-развал - теперь можно не проверять годами»

Ложь. Подвеска постоянно подвергается нагрузкам. Даже без аварий и ударов сайлентблоки со временем проседают, что меняет геометрию.

«Отрицательный развал для тюнинга, он не вредит»

Частичная правда. Умеренный отрицательный развал улучшает устойчивость в поворотах, но чрезмерный вызывает быстрый износ внутренней кромки шин и снижает сцепление на мокрой дороге.

Развал и схождение не одно и то же!

Хотя оба входят в комплексную процедуру под названием «развал-схождение» или «сход-развал». Развал определяет наклон колеса в вертикальной плоскости, а схождение - его ориентацию в горизонтальной. Правильная регулировка углов установки колёс обеспечивает безопасность, комфорт, экономичность и долговечность шин.

Не стоит воспринимать эту процедуру как «разовую» услугу. Регулярная диагностика (раз в 15–20 тыс. км или после любого вмешательства в ходовую часть) - залог стабильного поведения автомобиля на дороге. Если вы заметили малейшие признаки нарушения - увод, вибрацию, неравномерный износ - немедленно делайте развал-схождение. Это не просто техническое обслуживание, а важнейший элемент активной безопасности вашего транспортного средства.
