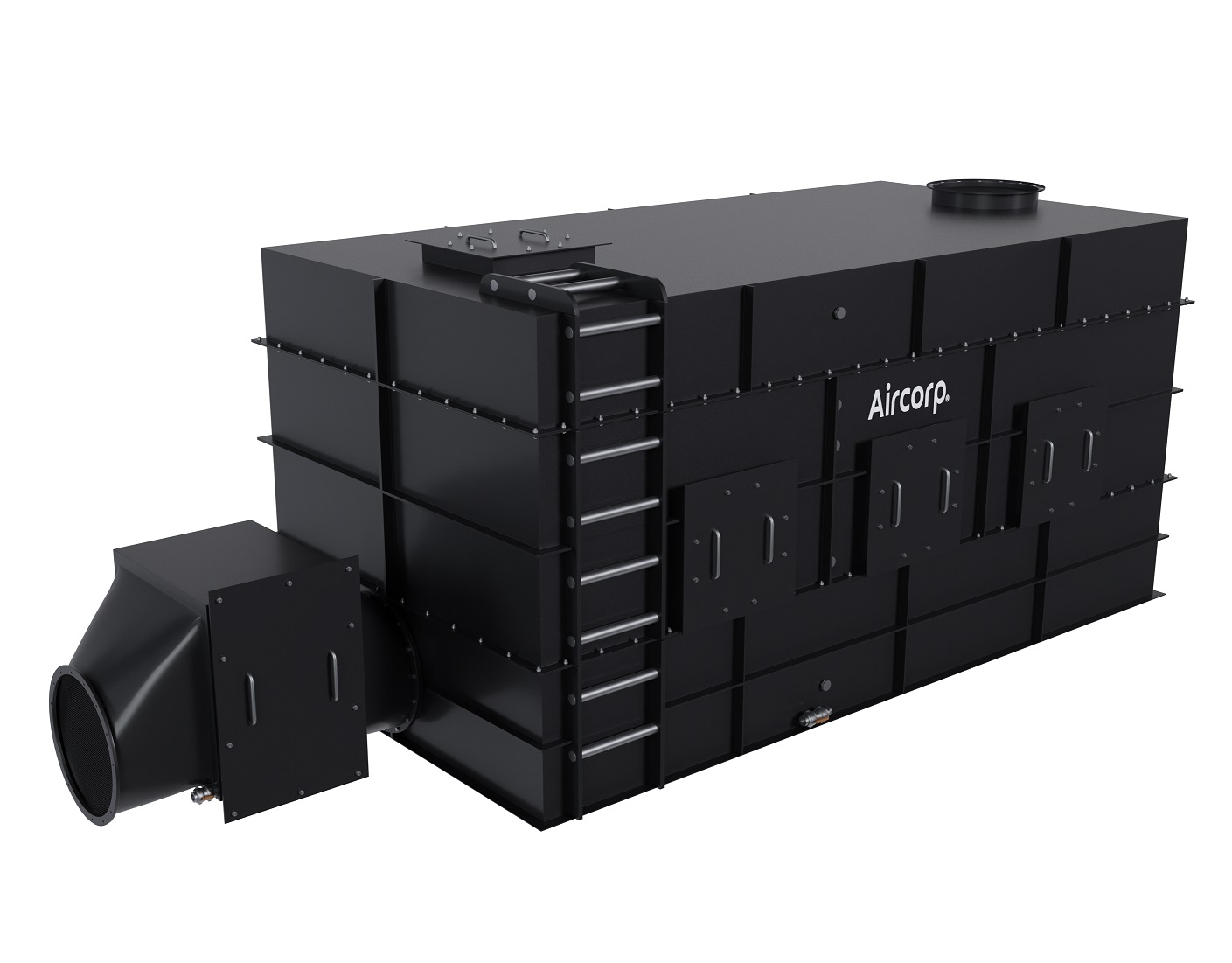

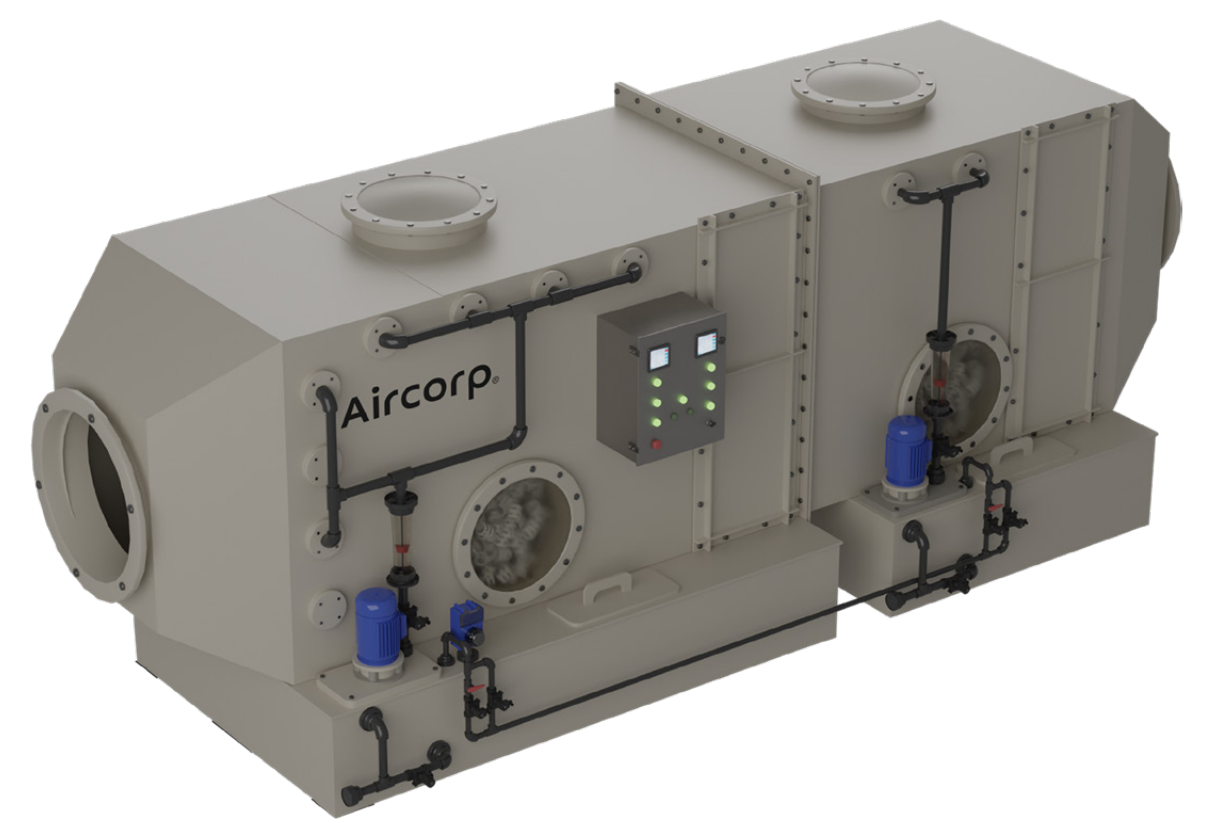

Промышленные системы очистки воздуха https://aircorp.ru/promyishlennost/ представляют собой сложные инженные комплексы, предназначенные для улавливания, нейтрализации или трансформации вредных примесей до безопасных концентраций, соответствующих санитарно-гигиеническим нормативам и природоохранному законодательству.
Современное промышленное производство неизбежно сопряжено с образованием значительных объемов загрязненных газовоздушных выбросов. Эти потоки содержат широкий спектр поллютантов: от грубодисперсной механической пыли до субмикронных аэрозолей, токсичных газов и паров химически активных соединений.
Выбор конкретной технологической схемы базируется на физико-химических свойствах загрязнителей, объемных характеристиках потока, требуемой степени очистки и экономической целесообразности.
Классификация методов промышленной газоочистки
Все существующие методы очистки промышленных выбросов подразделяются на несколько категорий в зависимости от механизма удаления загрязнителей. Аппараты сухой очистки используют гравитационные, инерционные, центробежные силы или фильтрационные механизмы для отделения твердых частиц от газовой фазы без применения жидких сред. К этой категории относят пылеосадительные камеры, циклоны, тканевые и рукавные фильтры, а также адсорбционные системы для газообразных примесей. Мокрые методы (скрубберы, ротоциклоны, пенные аппараты, трубки Вентури) основаны на контакте загрязненного потока с жидкостью, которая захватывает и связывает частицы загрязнителей.
Электрические методы реализуются в электрофильтрах, где осаждение происходит под действием электростатических сил в поле коронного разряда.
Для удаления газообразных токсикантов применяются абсорбционные, адсорбционные, каталитические и термические методы. Абсорбция предполагает поглощение вредного компонента жидким растворителем, который может вступать с загрязнителем в химическую реакцию (хемосорбция) или растворять его физически. Адсорбционные технологии используют твердые пористые материалы с развитой удельной поверхностью активированные угли, силикагели, цеолиты способные избирательно удерживать молекулы газообразных примесей.
Каталитические методы обеспечивают химическое превращение токсичных компонентов в безвредные соединения при участии катализаторов (обычно металлов платиновой группы, оксидов ванадия или палладия).
Гравитационные и инерционные пылеуловители
Пылеосадительные камеры представляют собой простейший тип оборудования для грубой очистки газов. Принцип действия основан на резком снижении скорости движения газопылевого потока при входе в расширенную камеру, в результате чего частицы пыли под действием силы тяжести выпадают из потока и оседают на дно. Эффективность осаждения прямо пропорциональна времени пребывания газа в камере и обратно пропорциональна скорости потока.
Данные аппараты эффективны лишь для частиц крупностью более 50-100 мкм и обеспечивают степень очистки не выше 50-60%. Их основное применение предварительная очистка газов от крупной абразивной пыли перед более эффективными аппаратами.
Циклоны используют центробежные силы для отделения взвешенных частиц. Запыленный газ тангенциально вводится в цилиндрический корпус, приобретая вращательное движение. Под действием центробежной силы частицы пыли отбрасываются к стенкам аппарата, теряют скорость и под действием силы тяжести ссыпаются в бункер, а очищенный газ удаляется через центральную выхлопную трубу.
Эффективность циклонов зависит от диаметра аппарата (меньший диаметр обеспечивает большую центробежную силу и лучшее улавливание), скорости газа на входе, плотности и дисперсности пыли. Для повышения эффективности применяют батарейные циклоны параллельно установленные элементы малого диаметра, обеспечивающие улавливание частиц размером до 5-10 мкм. Циклоны не предназначены для обработки слипающихся, волокнистых и взрывоопасных пылей.
При работе с абразивными материалами внутренняя поверхность корпуса футеруется износостойкими композитами.
Фильтрационные системы на основе пористых перегородок
Фильтры с пористыми перегородками один из наиболее совершенных способов выделения взвешенных частиц из воздуха. Процесс фильтрации заключается в задержании загрязнителей при прохождении газового потока через пористую среду. По структуре фильтрующие перегородки классифицируются на гибкие (тканевые и нетканые материалы из природных, синтетических или минеральных волокон), полужесткие (слои волокон, вязаные сетки), жесткие (пористая керамика, спеченные металлы, металлокерамика) и зернистые слои (насыпные материалы).
Тканевые фильтры получили наибольшее распространение благодаря высокой эффективности (до 99,9%) и способности улавливать частицы широкого диапазона дисперсности.
- Ключевым элементом тканевых фильтров является фильтровальная ткань иглопробивной войлок, лавсан, полиэстер с антистатической пропиткой или другие материалы, подобранные под конкретные условия эксплуатации. Фильтрующим слоем фактически служит не сама ткань, а слой накопившейся пыли, который повышает эффективность задержания субмикронных частиц.
- По мере накопления осадка аэродинамическое сопротивление фильтра возрастает, что требует периодической регенерации удаления пылевого слоя. Современные рукавные фильтры оснащаются системами импульсной регенерации сжатым воздухом: кратковременный импульс (0,2-0,3 секунды) с давлением 0,3-0,4 МПа подается внутрь рукава через электромагнитный клапан, раздувает фильтровальный рукав и сбрасывает пылевой слой в бункер.
- Некоторые конструкции используют механическую регенерацию вращающимися щетками, установленными внутри рукава.
- Область применения рукавных фильтров охватывает цементную промышленность, металлургию, химическое производство, переработку минерального сырья и многие другие отрасли. Ограничения связаны с температурой очищаемого газа (обычно не выше 130-200°C для синтетических тканей, хотя существуют термостойкие материалы для работы до 250-300°C), влажностью (конденсация влаги приводит к залипанию пор) и химической агрессивностью среды.
Для очистки от токсичных газов и аэрозолей кислот, щелочей и солей применяются ионообменные фильтрующие материалы типа Фибан, обеспечивающие химическое связывание загрязнителей функциональными группами волокон со степенью очистки 90-98% при концентрациях примесей от 1 до 500 мг/м³.
Электрофильтры. Высоковольтное осаждение взвешенных частиц
Электрофильтры представляют собой высокоэффективные аппараты для очистки больших объемов газов от тонкодисперсных пылей и туманов с размером частиц до 0,01 мкм. Принцип действия основан на ионизации газа в межэлектродном промежутке под действием постоянного электрического тока высокого напряжения (50-100 кВ).
К коронирующим электродам (обычно отрицательной полярности, так как подвижность отрицательных ионов выше) подводится выпрямленный ток, а осадительные электроды заземляются. В зоне коронного разряда происходит интенсивная ударная ионизация газа, в результате которой образуются ионы, адсорбирующиеся на поверхности проходящих частиц пыли.
Заряженные частицы под действием сил электростатического поля дрейфуют к осадительным электродам, где теряют заряд и осаждаются, образуя пылевой слой. По мере накопления осадка электроды подвергаются встряхиванию (в сухих электрофильтрах) или промывке (в мокрых).
Скорость газа в трубчатых электрофильтрах составляет 0,7-1,5 м/с, в пластинчатых 0,5-1,0 м/с, что позволяет достичь степени очистки, близкой к 100%, при умеренном гидравлическом сопротивлении. Промышленные электрофильтры различаются по конструкции: пластинчатые и трубчатые, горизонтальные и вертикальные, однопольные и многопольные, односекционные и многосекционные, сухие и мокрые.
Основные преимущества электрофильтров способность обрабатывать огромные объемы газа (сотни тысяч м³/ч), высокая эффективность улавливания субмикронных частиц, умеренное энергопотребление, возможность работы с высокотемпературными (до 400-500°C) и агрессивными газами.
Недостатки включают высокую капиталоемкость, сложность электрического хозяйства, опасность высокого напряжения (требует специально обученного персонала), а также избирательность по удельному электрическому сопротивлению улавливаемых частиц слишком низкое или чрезмерно высокое сопротивление снижает эффективность осаждения. Электрофильтры широко применяются в теплоэнергетике, цементной промышленности, черной и цветной металлургии, химическом производстве.
Мокрая очистка? Скрубберы и абсорберы
Аппараты мокрой очистки (скрубберы) характеризуются контактом загрязненного газа с жидкостью, которая захватывает и связывает твердые и газообразные загрязнители.
Преимущества мокрых методов высокая эффективность очистки (особенно для частиц размером 0,1-10 мкм), возможность одновременного улавливания пыли и газовых примесей, способность обрабатывать высокотемпературные, пожаровзрывоопасные и влажные газы. К недостаткам относят образование шлама, требующего переработки и утилизации, вынос капельной влаги в атмосферу, коррозионную активность жидких сред, а также дополнительные затраты на оборотное водоснабжение.
Полые (безнасадочные) скрубберы представляют собой вертикальные колонны, в которых газ движется снизу вверх, а жидкость распыляется форсунками сверху вниз противотоком. Создаваемая капельная завеса обеспечивает захват частиц пыли при соударении с каплями, а также абсорбцию газообразных компонентов.
Более совершенными являются насадочные абсорберы колонны, заполненные насадкой (кольца Рашига, седла Берля, другие формообразующие элементы), которые создают развитую поверхность контакта между газом и жидкостью. Барботажные и пенные аппараты обеспечивают еще более интенсивный массообмен: газ проходит через слой жидкости на перфорированных тарелках, образуя пену и мелкие пузырьки, что резко увеличивает поверхность контакта фаз.
Скрубберы с трубой Вентури относятся к наиболее эффективному оборудованию мокрой очистки. Газ разгоняется в сужающемся конусе до скоростей десятков и сотен метров в секунду, жидкость впрыскивается в зону максимальной скорости, где происходит интенсивное дробление капель и их соударение с частицами пыли. Эти аппараты способны улавливать частицы размером до 0,1-0,5 мкм со степенью очистки 95-99%, причем они эффективны даже для липких, густых и влажных веществ (крахмал, клеи, эмульсии, коллоидные растворы), которые забивают тканевые фильтры.
Гидроциклоны (орошаемые циклоны) комбинируют центробежное осаждение с орошением газ вводится тангенциально, а жидкость создает пленку на стенках и диспергируется в объеме.
Адсорбционные технологии для улавливания газов и паров
Адсорбционные методы основаны на избирательном поглощении газообразных загрязнителей поверхностью твердых пористых материалов адсорбентов. Процесс протекает за счет физической адсорбции (силы Ван-дер-Ваальса) или химической (образование поверхностных соединений). Наиболее распространенные адсорбенты активированные угли различных марок, силикагели, цеолиты (молекулярные сита), а также синтетические алюмосиликатные кристаллические вещества.
Адсорбенты должны обладать высокой поглотительной способностью, избирательностью, термической и механической стойкостью, низким гидравлическим сопротивлением.
Адсорбционные системы особенно эффективны для очистки от диоксида серы (SO₂), оксидов азота (NOx), сероводорода (H₂S), хлора (Cl₂), хлороводорода (HCl), фтороводорода (HF), органических растворителей, бензола и других токсичных газообразных примесей при их концентрациях в диапазоне 1-500 мг/м³. Важным требованием является отсутствие в потоке значительного количества пыли и влаги взвешенные частицы забивают поры адсорбента, а конденсат снижает адсорбционную способность.
Поэтому перед адсорберами устанавливаются высокоэффективные пылеуловители (электрофильтры, рукавные фильтры) и осушители.
При насыщении адсорбента его регенерируют десорбируют уловленные компоненты перегретым паром, инертным газом, снижением давления или повышением температуры. В некоторых технологиях десорбируемые вещества утилизируются как вторичное сырье. Процесс адсорбции обратим, что позволяет использовать адсорбент многократно. Для непрерывной работы применяют адсорберы с движущимся слоем адсорбента или многобашенные схемы с поочередной регенерацией.
Каталитические и термические методы обезвреживания
Каталитические методы превращают токсичные компоненты в безвредные соединения на поверхности твердых катализаторов. Наиболее востребованы системы каталитического восстановления оксидов азота (NOx) и каталитического окисления оксида углерода (CO) и углеводородов. Процесс селективного каталитического восстановления NOx аммиаком происходит на ванадиевом катализаторе (V₂O₅), нанесенном на пористую подложку из оксида алюминия или силикагеля, при температуре 280-320°C.
Оксиды азота восстанавливаются до молекулярного азота (N₂) и воды.
Для дожигания CO применяют палладиевые катализаторы, на поверхности которых монооксид углерода окисляется до CO₂ кислородом воздуха. В некоторых схемах используется конверсия CO водяным паром на палладиевом катализаторе с последующим поглощением образовавшегося CO₂. Каталитические методы требуют предварительной глубокой очистки газов от пыли и каталитических ядов (соединений серы, мышьяка, фосфора, тяжелых металлов), которые отравляют катализатор и резко снижают его активность.
Эффективность очистки достигает 90-95% при правильно подобранном режиме и поддержании оптимальной температуры.
Термические методы (высокотемпературное окисление или дожигание) применяются для обезвреживания горючих органических примесей углеводородов, растворителей, фенолов, формальдегида. Газовая смесь нагревается до 750-1100°C в камере сгорания, где органические соединения окисляются до CO₂ и H₂O. Для снижения расхода топлива используют рекуперацию тепла подогрев исходной смеси выхлопными газами в теплообменниках-рекуператорах. Термические методы эффективны при относительно высоких концентрациях органических загрязнителей (более 2-3 г/м³), при малых концентрациях энергозатраты становятся экономически неоправданными.
Многоступенчатые схемы очистки и комплексные решения
Промышленные выбросы часто содержат одновременно твердые частицы различных фракций и газообразные токсичные компоненты, что делает невозможным применение какого-либо одного аппарата.
Многоступенчатая очистка реализуется как последовательность устройств, каждое из которых выполняет специфическую функцию. Стадии очистки должны быть согласованы таким образом, чтобы на выходе предыдущей ступени достигалось допустимое содержание крупной фракции для эффективной работы последующего оборудования.
Типичная схема включает предварительную очистку от крупной пыли (циклоны или пылеосадительные камеры), затем тонкую очистку в рукавных фильтрах или электрофильтрах и финишную газоочистку в адсорберах или каталитических реакторах.
- Примером комплексной системы служит очистка агломерационных газов в металлургии.
- Газы последовательно проходят вакуум-камеры (улавливание 60% крупных фракций), электрофильтры (до снижения запыленности менее 0,05-0,1 г/м³), систему каталитического окисления CO до CO₂ на палладиевом катализаторе, затем систему каталитического восстановления NOx аммиаком на ванадиевом катализаторе и, наконец, абсорберы с известняковой суспензией для удаления SO₂ со степенью очистки более 85%.
- Некоторые схемы включают также абсорбционное улавливание CO₂ под избыточным давлением около 3 МПа с последующей утилизацией диоксида углерода в промышленных процессах.
- Существуют комбинированные аппараты, совмещающие несколько механизмов очистки. Пылеуловитель-классификатор обеспечивает трехступенчатую очистку и одновременно фракционирование пыли за счет инерционных и центробежных сил. В электрофильтрах с мокрым удалением осадка реализуется комбинация электростатического осаждения и гидросмыва.
Ультразвуковые аппараты используются для предварительной коагуляции тонкодисперсных частиц пыли перед подачей в циклоны или рукавные фильтры ультразвук определенной частоты вызывает столкновение и укрупнение частиц, что повышает эффективность последующего улавливания.
Практические критерии выбора оборудования
Выбор оптимальной системы очистки основывается на всестороннем анализе характеристик исходного газового потока и требований к чистоте выбросов. Ключевые параметры объемный расход газа (м³/ч), температура, влажность, химический состав матричного газа (воздух, азот, дымовые газы).
Определяющее значение имеют параметры загрязнителей: фракционный состав и концентрация твердых частиц, химическая природа и концентрация газообразных примесей, абразивность, слипаемость, гигроскопичность, электрическое сопротивление пыли, взрывопожароопасность, токсичность. Также учитываются конструктивные ограничения допустимое аэродинамическое сопротивление системы, габариты для размещения оборудования, требования к непрерывности процесса.
Для грубой очистки от крупной неслипающейся пыли (более 50-100 мкм) при высокой концентрации экономически оправдано применение циклонов или батарейных циклонов, обеспечивающих степень очистки 80-95% при минимальных капитальных и эксплуатационных затратах. Для средних фракций (5-50 мкм) выбирают высокоэффективные циклоны с улиткой или рукавные фильтры последние обеспечивают более высокую степень очистки, но требуют регулярной замены фильтровальных элементов.
Для тонкой очистки от субмикронных частиц (менее 1-5 мкм) и высоких требований к чистоте выброса применяют электрофильтры или рукавные фильтры с тонковолокнистой тканью (эффективность 99,5-99,99%).
При наличии газообразных токсичных компонентов схема дополняется адсорбционными, абсорбционными или каталитическими узлами. Для хорошо растворимых в воде газов (аммиак, хлороводород) достаточно мокрых скрубберов с водой. Для SO₂, H₂S, CO₂ требуются химически активные абсорбенты (известняковая суспензия, растворы этаноламинов, карбонатов). Для очистки от оксидов азота и CO каталитические методы.
Универсальное правило: применение сухих методов предпочтительнее при наличии оборотного водоснабжения и отсутствии угрозы залипания; мокрые методы выбирают при необходимости одновременного улавливания пыли и газов, а также при высокой температуре и пожаровзрывоопасности пыли. Электрофильтры экономически целесообразны при расходах газа более 50-100 тыс. м³/ч и высокой запыленности.
Сравнительная эффективность промышленных систем очистки воздуха
| Тип оборудования | Диапазон улавливаемых частиц, мкм | Степень очистки, % | Температурный диапазон, °C | Основные ограничения |
|---|---|---|---|---|
| Пылеосадительная камера | > 50-100 | 50-60 | до 400-500 | Только грубая очистка, крупные габариты |
| Циклон (батарейный) | 10-50 | 80-95 | до 400-450 | Низкая эффективность для частиц < 5-10 мкм |
| Рукавный фильтр | 0,1-10 | 99,5-99,99 | до 130-300 (в зависимости от ткани) | Чувствительность к влаге и высоким температурам |
| Электрофильтр | 0,01-10 | 95-99,9 | до 400-500 | Высокая стоимость, риск взрыва при горючей пыли |
| Скруббер Вентури | 0,1-10 | 95-99,5 | до 1200-1400 | Образование шлама, коррозия, большой расход воды |
| Насадочный абсорбер | газы/пары | 90-98 | 20-80 (для воды) | Утилизация отработанного абсорбента |
| Адсорбер (угольный) | газы/пары | 90-98 | 20-60 (для углей) | Требует регенерации, чувствителен к пыли |
