Качественный приём и передача сигнала зависят не только от характеристик самого оборудования, но и от надёжности его установки. Металлические конструкции для монтажа приёмо-передающего оборудования https://radiomontage.ru/ являются тем фундаментом, который обеспечивает стабильность работы антенн, камер и осветительных приборов. Ошибки при выборе или установке опорных элементов приводят к ухудшению сигнала, преждевременному выходу техники из строя, а в некоторых случаях к аварийным ситуациям.
В профессиональной среде к выбору крепёжных конструкций подходят с особым вниманием, учитывая не только вес оборудования, но и ветровые, снеговые и гололёдные нагрузки в конкретном регионе. Современный рынок предлагает широкий спектр решений от простых стеновых кронштейнов до сложных фермных мачт высотой до 90 метров.
Понимание особенностей каждой категории изделий позволяет выбрать оптимальный вариант для конкретных задач, будь то установка спутниковой антенны на даче или монтаж базовой станции сотовой связи на крыше высотного здания.

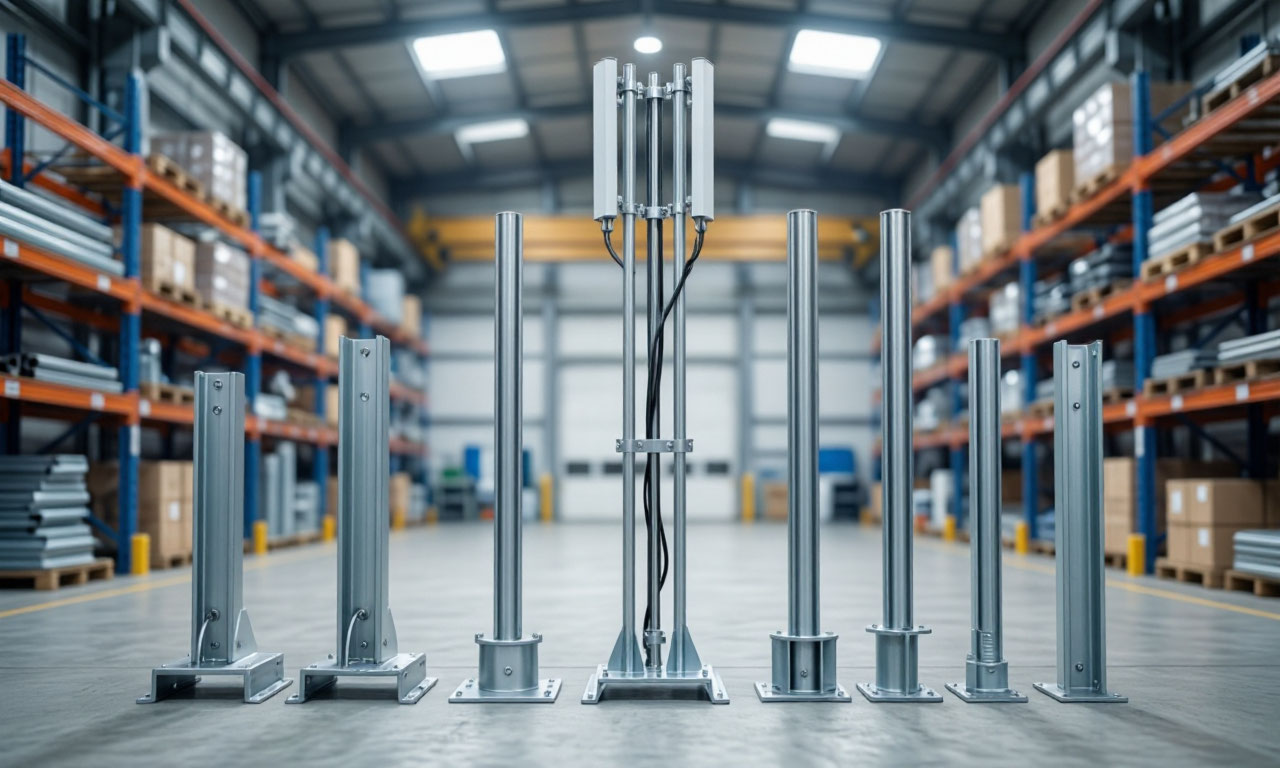

Мачты антенные как основа систем связи и наблюдения
Антенные мачты представляют собой вертикальные опорные конструкции, предназначенные для подъёма приёмо-передающих устройств на высоту, обеспечивающую качественный сигнал. Основная функция мачты преодоление препятствий на пути радиоволн и создание необходимой высоты для работы антенны. Выбор типа мачты определяется множеством факторов: требуемой высотой, весом оборудования, условиями монтажа, ветровой нагрузкой в регионе и бюджетом проекта.
Телескопические мачты заслуженно пользуются популярностью благодаря возможности регулировки высоты и удобству транспортировки. Конструктивно они представляют собой систему тонкостенных труб, вставленных друг в друга по принципу бытовых телескопических антенн. Нижняя секция остаётся неподвижной, а верхние выдвигаются на необходимую высоту с помощью специальных механизмов. Фиксация между секциями осуществляется стопорными болтами с пружинными шайбами, что предотвращает самопроизвольное складывание.
Такие мачты особенно востребованы на временных объектах, дачных участках и в местах, где требуется периодическая корректировка высоты установки антенны.
Стационарные мачты представляют собой капитальные сооружения, рассчитанные на длительную эксплуатацию. Они изготавливаются из стальных труб или профилей с антикоррозионной защитой и устанавливаются на фундамент или прочное основание. В отличие от телескопических аналогов, стационарные мачты обеспечивают большую жёсткость и устойчивость, что позволяет размещать на них тяжёлое оборудование и антенные системы с большим сопротивлением ветру.
Монтаж таких мачт требует тщательной подготовки основания и часто использования специальной техники для подъёма и выверки вертикальности.

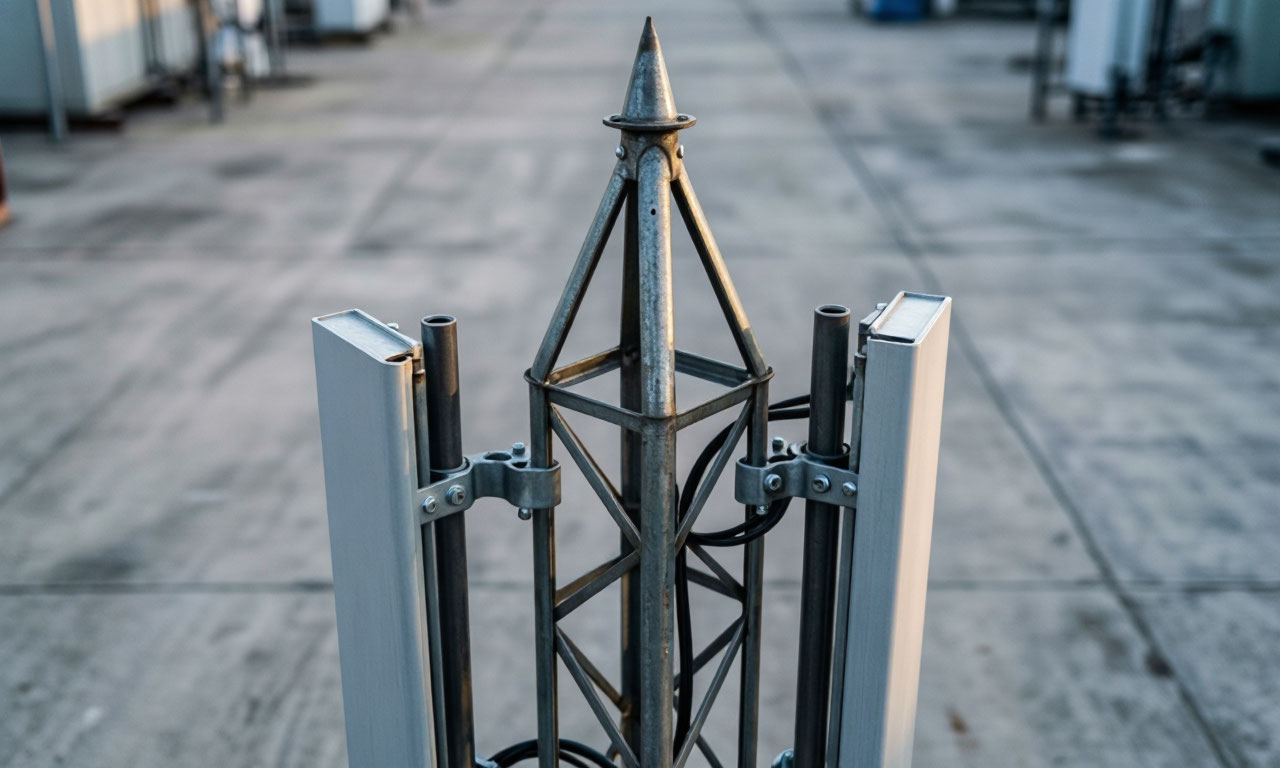

Для сложных промышленных и телекоммуникационных задач применяются фермные мачты. Это решётчатые пространственные конструкции, обеспечивающие оптимальное соотношение прочности и веса. Четырёхугольная или треугольная геометрия фермы позволяет выдерживать значительные ветровые нагрузки, что особенно важно для регионов с неблагоприятными климатическими условиями.
На фермных мачтах устанавливают не только антенны, но и радиорелейное оборудование, камеры видеонаблюдения, осветительные приборы и метеодатчики.
Кронштейны антенные и стеновые для надёжной фиксации
Кронштейны являются наиболее распространённым типом крепёжных изделий для антенного оборудования. Их основное назначение надёжная фиксация антенны на вертикальных поверхностях: стенах зданий, опорах, мачтах или башнях. Простота конструкции сочетается с высокой функциональностью, что делает кронштейны востребованными как в бытовом, так и в профессиональном секторе.
Стеновые антенные кронштейны классифицируются по нескольким параметрам. По конструкции выделяют Г-образные, Т-образные и L-образные модели. Г-образный кронштейн это трубу, согнутую под прямым углом, с фланцем для крепления к стене. Он обеспечивает необходимый вынос антенны от поверхности и прост в монтаже. L-образные кронштейны имеют более сложную геометрию с дополнительным опорным элементом, что повышает их устойчивость к нагрузкам.
Т-образные модели отличаются наибольшей жёсткостью и рекомендуются для установки тяжёлых антенных систем.
Технические характеристики кронштейнов определяют их несущую способность и область применения. Важнейшие параметры включают вылет от стены, диаметр трубы-носика, размеры монтажного основания и толщину металла.
Например, кронштейн КСТ имеет основание 100х100 мм, вылет 370 мм и носик диаметром 22 мм, что позволяет устанавливать антенны типа "сетка" и видеокамеры. Более компактная модель КЭ-200-ТП с вылетом 200 мм и треугольной площадкой подходит для лёгких антенн и датчиков. Все качественные кронштейны имеют порошковое покрытие, обеспечивающее защиту от коррозии в диапазоне температур от -40 до +60 °C.
При выборе кронштейна необходимо учитывать не только вес антенны, но и парусность конструкции, которая определяет ветровую нагрузку. Профессиональные производители указывают допустимую нагрузку для каждой модели, а также рекомендуют использовать дополнительные элементы усиления при монтаже на слабых несущих поверхностях.
Стеновые кронштейны могут комплектоваться крепёжными элементами анкерными болтами или дюбелями, тип которых выбирается в зависимости от материала стены (бетон, кирпич, дерево, металл).
Специализированные кронштейны для видеокамер и освещения
- Системы видеонаблюдения и наружного освещения предъявляют к крепёжным конструкциям особые требования. Кронштейны для видеокамер должны обеспечивать не только надёжную фиксацию, но и возможность точной регулировки угла обзора. Это достигается использованием шарнирных соединений, поворотных механизмов и специальных адаптеров для крепления камер различного типа.
- Многие модели кронштейнов для антенн универсальны и позволяют устанавливать как антенны, так и видеокамеры, что делает их востребованными в комплексных системах безопасности.
- Осветительное оборудование требует креплений с повышенной несущей способностью и устойчивостью к вибрациям. Кронштейны для прожекторов и светильников изготавливаются из более толстого металла и часто оснащаются дополнительными рёбрами жёсткости. Важной особенностью является наличие кабельных каналов или возможность скрытой прокладки проводов, что обеспечивает эстетичный внешний вид и защиту кабелей от механических повреждений.
Для освещения больших территорий применяются специальные короны или площадки на вершинах опор, позволяющие установить несколько светильников.
Металлические опоры и стойки для антенн
Антенные опоры представляют собой капитальные металлоконструкции, предназначенные для установки приёмо-передающего оборудования на открытых площадках. В отличие от мачт, опоры часто имеют более сложную конструкцию и могут нести на себе несколько видов оборудования одновременно. По типу конструкции различают трубчатые (телескопические), гранёные (составные) и решётчато-фермные опоры, каждая из которых имеет свои преимущества и области применения.
- Трубчатые опоры изготавливаются из стального проката с трубчатым профилем и собираются по принципу "труба в трубу" с уменьшением диаметра к вершине. Их максимальная высота достигает 35 метров, что достаточно для установки компактного телекоммуникационного оборудования и антенн сотовой связи.
- Гранёные опоры создаются из листовой стали, имеют многогранное сечение и могут достигать высоты до 70 метров. Их устойчивость к ветровым нагрузкам позволяет размещать тяжёлое оборудование, в том числе антенные системы мобильного интернета и радиорелейные станции.

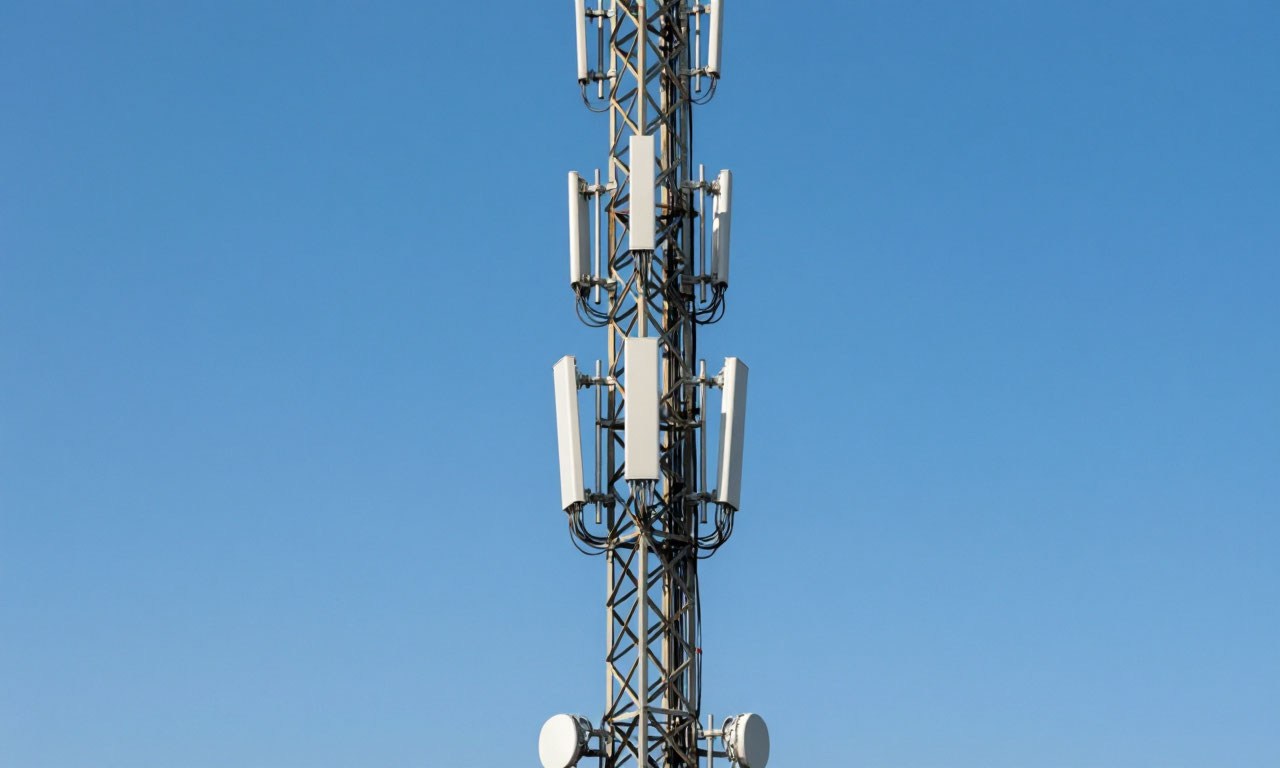

- Решётчато-фермные опоры признаны самыми высокими из всех типов до 90 метров. Их пространственная решётчатая структура с тремя или четырьмя гранями обеспечивает исключительную устойчивость к статическим и динамическим нагрузкам. Такие опоры применяются для установки массивного оборудования, антенн с большим усилением и радиорелейных систем, требующих максимальной высоты подъёма.
Четырёхгранные фермные опоры особенно ценятся в ситуациях, когда необходимо обеспечить круговое покрытие сигнала, размещая антенны по всем направлениям.
Универсальные решения? Опоры двойного назначения
Современная городская инфраструктура диктует необходимость оптимизации использования пространства и ресурсов. Опоры двойного назначения представляют собой инновационное решение, позволяющее объединить на одной металлоконструкции оборудование связи, освещение, видеонаблюдение и другие системы. Такой подход не только экономит площадь и снижает затраты на монтаж, но и упрощает обслуживание объектов.
Типичная опора двойного назначения это горячеоцинкованную стальную мачту высотой от 6 до 16 метров. На разных уровнях конструкции размещаются кронштейны для светильников, антенные площадки для базовых станций 4G/5G, крепления для камер видеонаблюдения и точек Wi-Fi, а также датчики экологического мониторинга. Внутри ствола опоры прокладываются кабельные трассы, устанавливаются шкафы управления и оптические муфты, что обеспечивает защиту коммуникаций от внешних воздействий.
Применение опор двойного назначения особенно актуально в плотной городской застройке, новых микрорайонах, на федеральных трассах и в промышленных зонах. Они позволяют решить проблему размещения оборудования сотовой связи в жилых кварталах без нарушения архитектурного облика, а также обеспечить комплексную безопасность территорий, совмещая освещение с системами охраны периметра и видеонаблюдения.
Проектирование и производство узлов креплений
Процесс создания качественных крепёжных элементов для приёмо-передающего оборудования начинается с тщательного проектирования. На этом этапе инженеры анализируют нагрузки, воздействующие на конструкцию: статические от веса оборудования и динамические от ветра, гололёда и сейсмики. Важно правильно рассчитать не только прочность основных элементов, но и надёжность всех соединительных узлов, а также устойчивость к коррозии с учётом климатических условий в регионе эксплуатации.
Для производства узлов креплений применяют высококачественные металлы, преимущественно стали с антикоррозионной защитой. Наибольшей стойкостью к атмосферным воздействиям обладает нержавеющая сталь и горячеоцинкованная сталь, срок службы которой без перекраски превышает 30 лет. Гальваническое покрытие обеспечивает защиту даже при повреждении поверхностного слоя, что критически важно для конструкций, эксплуатируемых в условиях повышенной влажности.
Технологии производства включают различные методы обработки металла: штамповку, литьё, сварку и гибку. Выбор конкретной технологии зависит от конструктивных особенностей детали и требуемых характеристик прочности.
Сварные соединения обеспечивают высокую монолитность конструкции, литьё позволяет создавать элементы сложной формы, а штамповка даёт возможность производить большое количество одинаковых деталей с высокой точностью размеров. Каждый этап производства контролируется, а готовая продукция проходит испытания на прочность, проверку размеров и коррозионную стойкость.
Советы по выбору и монтажу
При выборе крепёжных конструкций для приёмо-передающего оборудования следует учитывать комплекс факторов, влияющих на надёжность и долговечность системы. Масса и парусность антенны являются первостепенными параметрами от них зависит необходимая несущая способность опоры или кронштейна. Чем больше площадь антенны, тем значительнее ветровая нагрузка, особенно при порывистом ветре.
Производители указывают допустимую нагрузку для каждой модели, и превышение этих значений может привести к деформации или разрушению крепления.
Климатические условия региона диктуют требования к антикоррозионной защите и расчётным нагрузкам. Для районов с сильными ветрами и обильными снегопадами выбирают конструкции с повышенным запасом прочности, устанавливают дополнительные оттяжки для мачт и стойки с усиленным креплением к основанию. В прибрежных зонах с агрессивной морской средой предпочтение отдают нержавеющей стали или конструкциям с особо надёжным цинковым покрытием.
Процесс монтажа требует тщательной подготовки и соблюдения технологических норм. При установке мачт на грунте необходимо подготовить фундамент забетонировать основание или установить закладные детали для крепления опоры. Для стеновых кронштейнов выбирают несущие стены, используют соответствующие крепёжные элементы (анкерные болты для бетона, дюбели для кирпича, саморезы для дерева). Высокие мачты дополнительно фиксируются системой оттяжек тросов, закреплённых на грунте или на специальных опорах.
Отклонение вершины установленной конструкции от вертикали не должно превышать 1/100 от её высоты.
Молниезащита и заземление являются обязательными элементами для антенно-мачтовых сооружений, особенно установленных на открытой местности и возвышающихся над окружающими зданиями. Конструкция должна быть соединена с контуром заземления, а на вершине мачты предусматривается молниеприёмник.
- Тросы-оттяжки также требуют изолирующих вставок для предотвращения прохождения тока по ним. Соблюдение этих требований обеспечивает безопасность оборудования и обслуживающего персонала.
- Антикоррозионная защита играет ключевую роль в обеспечении долговечности металлических конструкций. Помимо заводского покрытия (порошковая краска, горячее цинкование), рекомендуется периодически осматривать крепления и при необходимости обновлять защитный слой.
- Особое внимание уделяют местам соединений, сварным швам и участкам с повреждённым покрытием. Регулярное обслуживание включает проверку болтовых соединений, натяжение оттяжек и замену деформированных элементов.
Качественные металлические конструкции для монтажа приёмо-передающего оборудования служат основой стабильной работы систем связи, наблюдения и освещения. Инвестиции в надёжные крепления и профессиональный монтаж многократно окупаются долговечностью и бесперебойностью функционирования всей системы.
