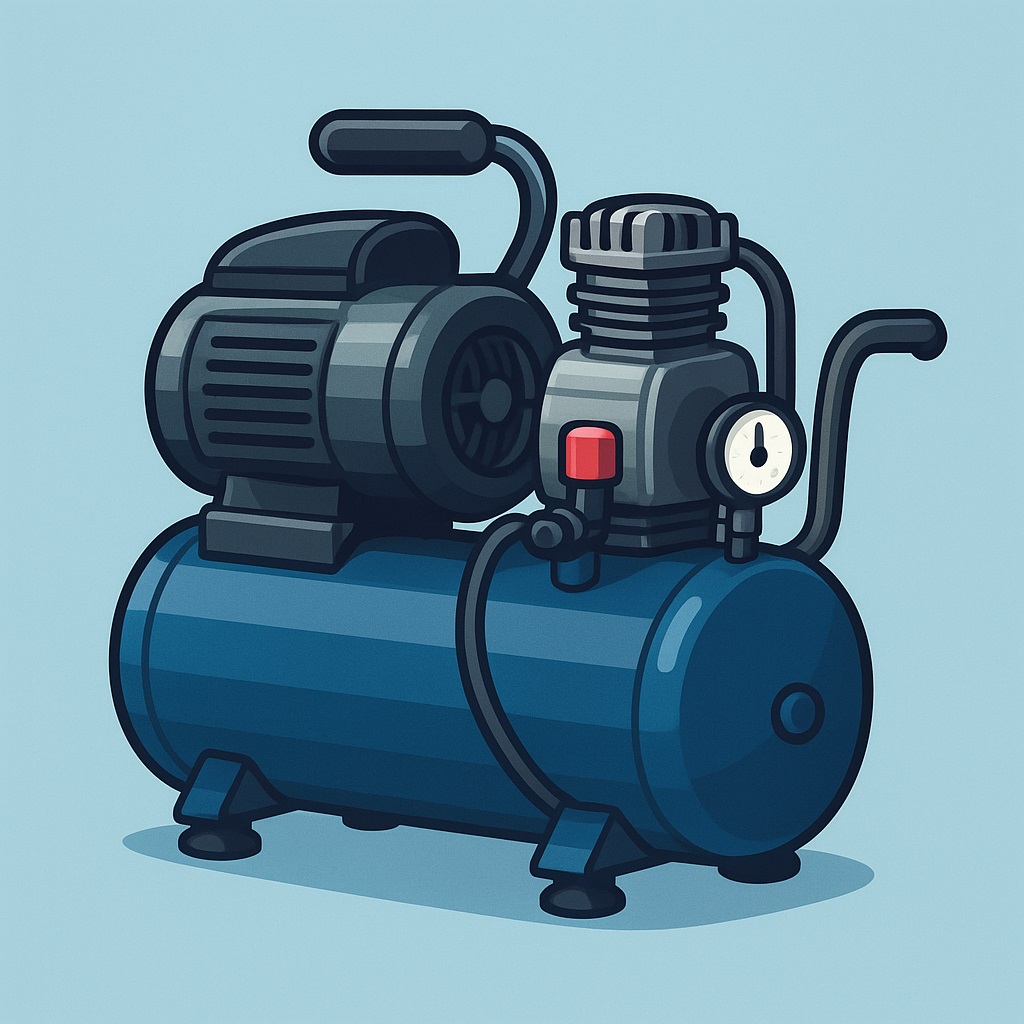

Поршневые компрессоры — это самый распространённый и универсальный тип компрессоров, применяемый в быту, на производстве и в сервисных центрах, есть надежные можели, например такие как поршневой компрессор bitzer, а есть не очень. Основная суть поршневых компрессоров в том, что они преобразуют вращательное движение двигателя в возвратно-поступательное движение поршня, который сжимает воздух в цилиндре. Простая конструкция и высокая ремонтопригодность делают их особенно востребованными.
Принцип работы
Основой является цилиндр с поршнем, который движется вверх-вниз. При движении вниз создаётся разрежение и через клапан в цилиндр поступает воздух. При движении вверх поршень сжимает воздух, и он под давлением поступает в ресивер или напрямую к потребителю.
Виды поршневых компрессоров
- Одноступенчатые — создают давление до 8–10 бар, используются для бытовых и малых производственных задач (покраска, пневмоинструменты, накачка шин).
- Двухступенчатые — позволяют достигать давления до 25–30 бар, применяются в промышленности и сервисах, где требуется высокая мощность.
- Масляные — смазка деталей осуществляется маслом, что повышает ресурс и долговечность. Требуют фильтрации воздуха.
- Безмасляные — воздух не содержит следов масла, поэтому такие компрессоры применяются в медицине, пищевой промышленности, лабораториях.
- Передвижные и стационарные — мобильные компактные модели подходят для гаражей и выездных работ, стационарные — для мастерских и производств.
Основные характеристики
- Производительность (л/мин или м³/ч) — определяет, какое количество воздуха подаётся за единицу времени.
- Рабочее давление (бар) — большинство моделей обеспечивают 6–10 бар, промышленные до 30 бар.
- Мощность двигателя (кВт или л.с.) — зависит от объёма цилиндров и требуемой подачи.
- Ресивер — бак для накопления воздуха, сглаживает пульсации. Для гаража обычно 24–100 литров, для производства — от 200 до 1000 литров.
Преимущества и недостатки
| Преимущества | Недостатки |
|---|---|
| Простая конструкция и ремонтопригодность | Шумная работа и вибрации |
| Низкая цена по сравнению с винтовыми | Ограниченное время непрерывной работы |
| Высокое давление до 30 бар | Регулярное обслуживание (масло, фильтры, кольца) |
| Универсальность применения | Менее долговечны при круглосуточной эксплуатации |
Спиральные (scroll) и мембранные
Спиральные — для небольших, тихих и надёжных установок (лаборатории, медицинское оборудование). Мембранные дают чистый, безмасляный воздух для специальных задач (аналитика, медицина).
Основные технические параметры
Производительность (подача)
Производительность обычно указывают в литрах/мин (L/min), кубометрах в час (м³/ч) или кубических метрах в минуту. При расчётах важно учитывать реальные потери и пульсации, поэтому при выборе оставляйте запас 10–25% от требуемой подачи.
Рабочее давление
Давление указывается в барах (bar) или мегапаскалях. Многие инструменты работают при 6–8 бар. Для покраски и некоторых промышленных процессов может требоваться 8–12 бар. Убедитесь, что выбранный компрессор способен поддерживать нужное давление при требуемой подаче.
Мощность и энергопотребление
Мощность двигателя (кВт или л.с.) связана с производительностью и давлением. Обращайте внимание на энергоэффективность (кВт/м³/ч). Часто более дорогие инверторные (variable speed drive, VSD) модели экономят значительные суммы при изменяющейся нагрузке.
Класс чистоты воздуха
Для краски, пищевой и медтехники важен чистый, сухой воздух. Рассмотрите наличие/тип осушителя (рефрижераторный, адсорбционный), масляный или безмасляный компрессор и систему фильтрации (по твёрдым частицам, маслу и запаху).Смазка: масляный vs безмасляный
Масляные компрессоры сначала дешевле и часто долговечнее при высокой нагрузке, но воздух содержит следы масла и требует хорошей фильтрации для критичных применений. Безмасляные (oil-free) дают чистый воздух, но у них выше стоимость покупки и иногда ниже ресурс при больших нагрузках.
Условия эксплуатации и монтаж
Температура, влажность, высота над уровнем моря, наличие пыли и коррозионно-активных сред влияют на выбор. В жарком климате важен запас по охлаждению; в пыльных помещениях — корпуса с фильтрами и более частое обслуживание.
Монтаж и размещение: компрессор должен стоять на ровной твердой поверхности, иметь доступ для обслуживания, отвод выхлопного тепла и достаточное пространство для вентиляции. Обеспечьте правильное электропитание (заземление, защита от перегрузок) и соответствующие трубопроводы с минимальными потерями давления.
Расчёт нужной мощности — практический пример
Шаги для базового расчёта:
- Составьте список пневмооборудования и укажите расход воздуха (л/мин) и рабочее давление для каждого.
- Сложите потребления, учтя коэффициенты одновременности (коэффициент использования инструментов — обычно 0.4–0.7 для разнотипного оборудования; для параллельной работы — близко к 1).
- Добавьте запас по подаче 15–25% для резерва и будущих расширений.
- Переведите итоговую подачу в м³/ч и выберите компрессор с соответствующей характеристикой при нужном давлении.
Пример: Требуется: пневмоинструмент 200 л/мин, покрасочная станция 500 л/мин, контрольная линия 100 л/мин. Сумма = 800 л/мин. При коэффициенте одновременности 0.7: 800*0.7 = 560 л/мин. Добавляем запас 20%: 560*1.2 = 672 л/мин ≈ 0.672 м³/мин ≈ 40.32 м³/ч. Выбираем компрессор, обеспечивающий не менее 41 м³/ч при требуемом давлении. Ресивер (бак) сглаживает пульсации, уменьшает износ оборудования и служит накопителем воздуха для кратковременных пиков. Правило: для небольших мастерских 50–200 л, для крупного производства — сотни и тысячи литров в зависимости от пиков нагрузки.
Осушитель рефрижераторный подходит для большинства задач (точка росы ≈ +3…+10 °C). Для очень сухого воздуха (лаборатории, покраска высокого класса) — адсорбционные осушители и/или мембранные системы.
Учтите доступность сервисных центров, наличие запасных частей и стоимость обслуживания. Часто экономия на покупке приводит к высоким затратам на сервис. Проверьте сроки гарантии на основные узлы (винтовой блок, двигатель), а также условия гарантийного обслуживания.
Экономическая оценка: цена покупки vs стоимость владения
При выборе учитывайте не только цену покупки, но и операционные расходы: электроэнергия, замена расходников (фильтры, масло), периодические ремонты и простой. Часто компрессор с высокой начальной ценой и лучшей энергоэффективностью оказывается дешевле за 3–5 лет.
Распространённые ошибки при выборе
- Выбор без учёта коэффициента одновременности — приводит к недостатку воздуха в пиковые моменты.
- Игнорирование требований к чистоте воздуха — проблемы с качеством продукции и частые простои.
- Ставить компрессор без запаса мощности и без учёта будущего расширения производства.
- Экономия на осушении и фильтрации — плохая идея для критичных процессов.
Контрольный чек-лист при покупке
- Определены суммарная потребность по подаче и требуемое давление;
- Выбран тип компрессора под режим работы (прерывистый/непрерывный);
- Проверена энергоэффективность и возможность установки VSD/инвертора;
- Решены вопросы очистки и осушения воздуха (или выбран oil-free вариант);
- Рассчитан ресивер и прокладка трубопроводов минимизирующая потери давления;
- Ознакомлены условия гарантии и сервиса у поставщика.
Мастерская/гараж: поршневой или небольшой винтовой компрессор 100–500 л/мин, ресивер 50–200 л. Покраска автомобилей: винтовой компрессор 300–800 л/мин, адсорбционный осушитель или качественный рефрижераторный + фильтры. Промышленная линия: винтовые или центробежные системы с VSD, резервные блоки и большие ресиверы.
