Индивидуальный тепловой пункт является комплексным инженерным решением, объединяющим теплотехническую аппаратуру, трубопроводную арматуру и системы контроля в единую функциональную структуру. Данный комплекс служит связующим звеном между внешними сетями централизованного теплоснабжения или автономным источником генерации тепла и внутренними распределительными системами конкретного объекта недвижимости.
Что представляет собой индивидуальный тепловой пункт?
Основное назначение ИТП (подробнее) заключается в трансформации параметров теплоносителя, поступающего от теплогенерирующего источника, в соответствии с требованиями внутренних систем здания. Теплоноситель на входе в тепловой пункт обладает определенными характеристиками температуры и давления, заданными режимом работы центральной котельной или ТЭЦ.
Внутри ИТП эти параметры преобразуются до значений, необходимых для эффективной работы радиаторного отопления, систем теплых полов, вентиляции и горячего водоснабжения.
Конструкция теплового пункта формируется под конкретные условия подключения и эксплуатации, что объясняет термин "индивидуальный". Каждый объект предъявляет уникальные требования к тепловой мощности, гидравлическому режиму и качеству подготовки теплоносителя. Проектировщики учитывают этажность здания, материал стен, тип установленных радиаторов, режим потребления горячей воды и множество других факторов при подборе состава оборудования.
Классификация по способу подключения к источнику теплоснабжения
Индивидуальные тепловые пункты разделяются на две принципиальные схемы подключения к источнику тепловой энергии: зависимую и независимую. Выбор между этими вариантами определяет не только стоимость оборудования и монтажа, но и последующие эксплуатационные характеристики, надежность системы и возможности регулирования.
Зависимая схема подключения предполагает прямое смешение теплоносителя из подающей магистрали централизованной сети или от автономного котла с обратным потоком внутреннего контура.
В этом случае теплоноситель из внешней сети поступает непосредственно в радиаторы отопления и систему горячего водоснабжения. Данное решение отличается конструктивной простотой и минимальными капитальными затратами. Теплоноситель от источника теплоснабжения направляется в здание, отдает тепловую энергию через отопительные приборы и возвращается обратно в магистраль.
Зависимая схема широко распространена в автономных системах теплоснабжения, где потребитель имеет возможность регулировать не только внутридомовые параметры, но и режим работы теплогенератора. При централизованном теплоснабжении зависимое подключение создает определенные риски. Изменения давления в подающей магистрали напрямую передаются во внутренний контур здания, что может привести к гидроударам и повреждению отопительных приборов. Кроме того, качество теплоносителя в центральных сетях часто оставляет желать лучшего, и механические примеси вместе с продуктами коррозии попадают в систему отопления здания.
Независимая схема подключения реализует принцип разделения гидравлических контуров с помощью теплообменного аппарата. Теплоноситель из внешней сети циркулирует по первичному контуру и отдает тепловую энергию вторичному теплоносителю через пластины или трубки теплообменника без прямого контакта сред.
Такое решение рекомендовано для организации теплоснабжения отдельного объекта от сетей центрального отопления, поскольку обеспечивает защиту внутреннего оборудования от перепадов давления и гидравлических ударов.
Независимые ИТП при более высокой начальной стоимости демонстрируют лучшие технико-экономические показатели в процессе эксплуатации. Возможность тонкой настройки температурных режимов и независимого регулирования позволяет достичь экономии тепловой энергии до 15–20%. Теплоснабжающие организации также получают преимущества: снижение затрат электроэнергии на перекачку теплоносителя ориентировочно на 10–15%.
Типовой состав оборудования модульных ИТП
Современный индивидуальный тепловой пункт представляет собой набор функциональных модулей, каждый из которых отвечает за определенную задачу теплоснабжения. Модульная конструкция позволяет компоновать ИТП под конкретные требования заказчика и упрощает последующее обслуживание.
Модуль ввода и учета тепловой энергии является входными воротами теплового пункта. В его состав входит фильтр грубой очистки, задерживающий механические примеси, поступающие из тепловой сети. Регулятор перепада давления обеспечивает стабильную работу оборудования при колебаниях давления в подающей магистрали. Тепловой счетчик, включающий расходомеры и датчики температуры, фиксирует фактическое потребление тепловой энергии для последующих расчетов с теплоснабжающей организацией.
Модуль отопления отвечает за преобразование параметров теплоносителя для системы радиаторного отопления. Центральным элементом является теплообменник, в котором тепло от первичного теплоносителя передается теплоносителю внутреннего контура. Циркуляционные насосы обеспечивают принудительное движение воды по радиаторам, а регулирующий клапан с сервоприводом дозирует количество тепла, поступающего в теплообменник.
Управление модулем осуществляется на основе показаний датчика наружного воздуха, что реализует принцип погодозависимого регулирования.
Модуль горячего водоснабжения предназначен для нагрева водопроводной воды до санитарных норм. Пластинчатый теплообменник передает тепловую энергию от сетевой воды к холодной водопроводной воде. Циркуляционный насос поддерживает движение горячей воды по замкнутому кольцу, что исключает ее остывание в трубах в периоды отсутствия водоразбора. Регулирующий клапан управляет потоком греющей среды для поддержания заданной температуры горячей воды на выходе.

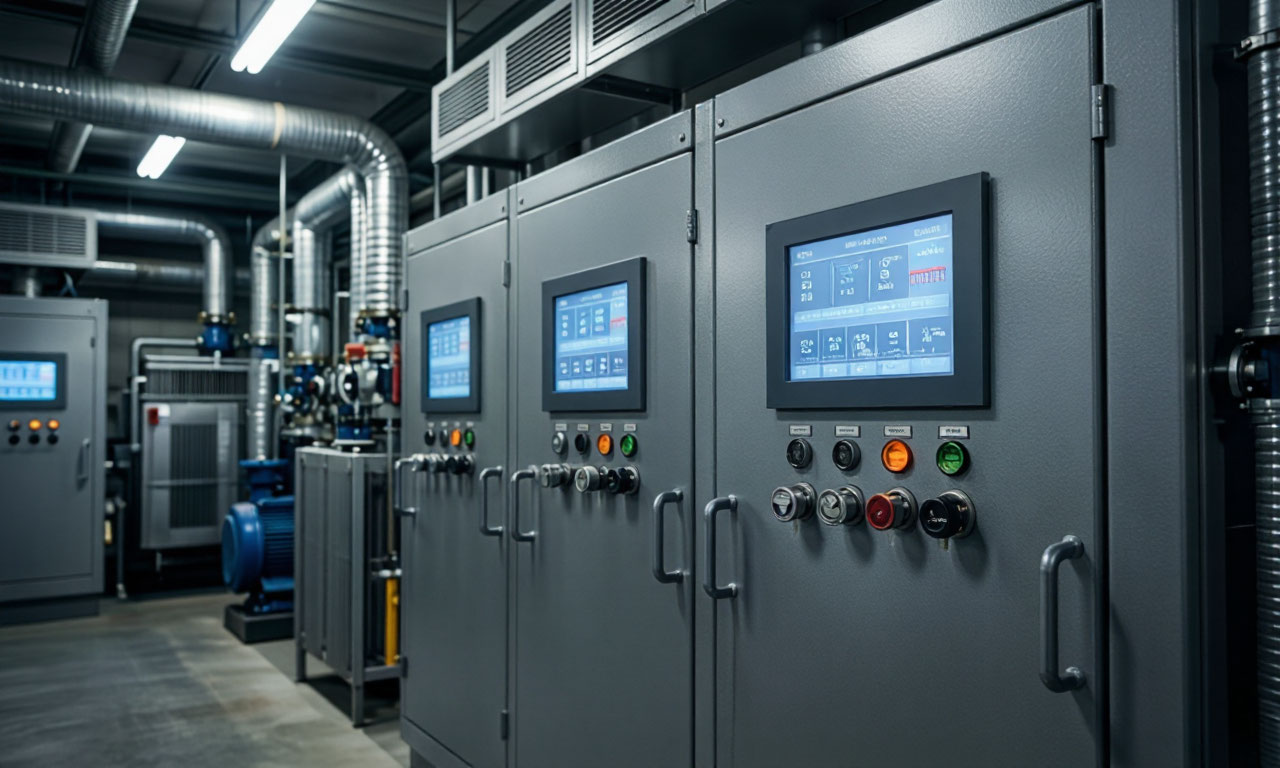

Шкаф автоматизации представляет собой вычислительный центр теплового пункта. Программируемый контроллер обрабатывает сигналы от датчиков температуры и давления, реализует алгоритмы регулирования и управляет исполнительными механизмами.
Современные контроллеры поддерживают погодозависимое регулирование с коррекцией температуры теплоносителя в зависимости от уличной температуры. По заданному температурному графику контроллер вычисляет требуемую температуру подачи и воздействует на регулирующий клапан для ее достижения.
Сравнительный анализ теплообменного оборудования
Теплообменник является критическим компонентом независимых ИТП, и его выбор существенно влияет на эффективность и надежность всей системы. На рынке представлены два основных типа аппаратов: пластинчатые разборные и кожухотрубные теплообменники.
Пластинчатые теплообменники набраны из гофрированных пластин из нержавеющей стали, сжатых между неподвижной и подвижной плитами. Между пластинами формируются каналы для движения горячего и холодного теплоносителей. Турбулизация потока, создаваемая гофрированной поверхностью, обеспечивает высокий коэффициент теплопередачи. Компактность и возможность изменения поверхности теплообмена добавлением или удалением пластин делают этот тип аппаратов популярным в сфере ЖКХ.
Однако эксплуатационные реалии вносят коррективы в теорию. При работе на некачественных теплоносителях пластинчатые аппараты подвержены загрязнению. Коэффициент теплопередачи со временем снижается, и для восстановления эффективности требуется разборка и химическая промывка пластин. При разборке страдают резиновые уплотнительные прокладки, имеющие сложную форму. Стоимость комплекта таких прокладок достигает 20–30% от цены нового теплообменника.
Кожухотрубные теплообменники представляют собой пучок трубок, помещенный в цилиндрический корпус. Один теплоноситель движется внутри трубок, другой - в межтрубном пространстве. Современные аппараты этого типа, такие как ТТАИ или JAD, имеют трубки с толщиной стенки всего 0,3 мм, что сопоставимо с толщиной пластин.
Практика эксплуатации показывает, что кожухотрубные аппараты демонстрируют более высокие коэффициенты теплопередачи. Для подогрева морской воды пластинчатый теплообменник показал значение 5854 Вт/(м²·°С), тогда как аппарат ТТАИ достиг 8397 Вт/(м²·°С). При этом стоимость кожухотрубных аппаратов оказывается ниже на 30%, а вес - до 70% по сравнению с пластинчатыми аналогами.
Обслуживание кожухотрубных теплообменников не требует разборки в месте установки. Аппарат массой до 60 кг транспортируется в ремонтную мастерскую целиком, где производится очистка и замена двух простых кольцевых прокладок. Пластинчатый аппарат весом более полутонны разобрать на месте приходится с риском повредить множество сложных прокладок.
Сравнение типов теплообменников для ИТП
| Характеристика | Пластинчатый разборный | Кожухотрубный (ТТАИ/JAD) |
|---|---|---|
| Коэффициент теплопередачи (Вт/м²·°С) | 5854 | 8397 |
| Относительная стоимость | Высокая (базис 100%) | Ниже на 30% |
| Относительный вес | Высокий (базис 100%) | Ниже до 70% |
| Сложность обслуживания | Разборка на месте, много сложных прокладок | Транспортировка в мастерскую, 2 кольцевые прокладки |
| Стоимость ремонта (прокладки) | 20-30% от цены нового | Минимальная |
Система автоматизации и алгоритмы управления
Управление индивидуальным тепловым пунктом реализуется через программируемый логический контроллер, который выполняет функции центрального процессора всей системы. Контроллер считывает показания датчиков температуры наружного воздуха, температуры теплоносителя в подающем и обратном трубопроводах, давления в контурах и расхода теплоносителя. На основе этих данных управляющая программа вычисляет требуемое положение регулирующих клапанов и режим работы насосов.
Погодозависимое регулирование является ключевой функцией современных ИТП. Контроллер поддерживает температурный график отопления, связывающий температуру наружного воздуха с требуемой температурой теплоносителя в подающей магистрали.
При понижении уличной температуры автоматически увеличивается открытие регулирующего клапана, повышая расход греющей среды через теплообменник. Такая алгоритмическая коррекция позволяет поддерживать стабильную температуру в помещениях при изменении погодных условий без перегрева или недогрева здания.
Энергосберегающие режимы расширяют функциональность системы автоматики. Ночной режим снижает температуру отопления в часы, когда люди обычно не находятся в помещениях. Выходной режим применяется для административных зданий, не эксплуатируемых в субботу и воскресенье. Летний режим полностью отключает отопление, оставляя активным только контур горячего водоснабжения.
Контроллер управляет насосными группами с автоматическим резервированием. Функция чередования пуска распределяет наработку между основным и резервным насосом, что продлевает срок службы оборудования. При отказе рабочего насоса автоматика переключает питание на резервный и выдает аварийный сигнал.
Новейшие разработки внедряют искусственный интеллект в управление тепловыми пунктами. Контроллеры с самообучающимися алгоритмами отказываются от классических ПИД-регуляторов в пользу нейросетевых моделей, учитывающих нелинейность гидравлических процессов и взаимное влияние регулирующих органов. Опыт эксплуатации таких интеллектуальных ИТП показывает дополнительное снижение энергопотребления на 15%.
Практические аспекты эксплуатации
Эффективность работы индивидуального теплового пункта зависит не только от правильного проектирования, но и от соблюдения режимов эксплуатации. Периодическое техническое обслуживание включает проверку фильтров, контроль герметичности соединений, калибровку датчиков и тестирование работы автоматики.
Качество теплоносителя является критическим фактором для всех типов теплообменников. Механические примеси вызывают абразивный износ внутренних поверхностей и снижение теплопередачи. Отложения солей жесткости (накипь) на греющих поверхностях создают дополнительное термическое сопротивление, повышая расход тепла на нагрев воды. Для систем горячего водоснабжения особенно критично качество водопроводной воды, поскольку нагрев до 55–60°С вызывает интенсивное осаждение карбоната кальция.
Выбор между зависимой и независимой схемой подключения требует анализа условий эксплуатации. Для зданий с автономной котельной, где параметры теплоносителя стабильны и подконтрольны, зависимая схема с прямым подключением радиаторов является экономически оправданным решением. При подключении к централизованным тепловым сетям с большим количеством абонентов и возможными гидравлическими возмущениями независимая схема с теплообменником обеспечивает необходимую защиту оборудования.
Блочное исполнение ИТП на монтажной раме сокращает сроки монтажа и пусконаладки. Заводская сборка и гидравлические испытания модулей гарантируют качество соединений. Поставка теплового пункта в виде готовых блоков требует только подключения к внешним магистралям и электрическим цепям, что занимает от нескольких дней до недели.
Правильно спроектированный и смонтированный индивидуальный тепловой пункт служит не менее 10 лет при соблюдении регламентов обслуживания. Замена изношенных уплотнительных прокладок, очистка теплообменников и калибровка контроллеров поддерживают эффективность оборудования на уровне, близком к паспортным характеристикам. Экономия тепловой энергии, достигаемая за счет автоматизации и точного регулирования, окупает затраты на приобретение и монтаж ИТП в течение 3–5 отопительных сезонов.
