Конструктивные особенности и геометрия
DIN 603 представляет собой болт с полукруглой высокой головкой и квадратным подголовком, известный в профессиональной среде как мебельный или дорожный болт. Ключевой элемент конструкции - интегрированный квадратный подголовник (square neck), расположенный непосредственно под сферической головкой.
Высота головки (k1) для M8 составляет 4.88 мм, а диаметр головки (dk) достигает 20.65 мм, что обеспечивает увеличенную площадь прижима к поверхности материала.
Квадратный подголовник имеет строго определенные размеры: ширина квадрата (V) для M8 равна 8.58 мм, высота (f) - 5.6 мм. Эта геометрия критична для функционирования крепежа. В отличие от DIN 933 с прямым шестигранником, форма DIN 603 исключает возможность проворота инструментом за головку.
Механизм блокировки и монтаж
Квадратный подголовник работает по принципу закладного элемента. При вкручивании гайки на противоположном конце стержня квадратное сечение вдавливается в материал детали (ДСП, МДФ или массив дерева), создавая неразъемное соединение. Момент затяжки распределяется таким образом, что квадрат самостоятельно центрируется и фиксируется в предварительно подготовленном или спонтанно сформированном отверстии.
Монтаж требует подготовки: в деревянной детали сверлят отверстие под стержень, а в металлических элементах (например, в стальных каркасах) выполняют высадку квадратного отверстия для точной посадки подголовника. Это позволяет затягивать соединение с высоким крутящим моментом, не используя второй ключ для удержания головки.
Материалы и классы прочности
Стандарт допускает широкий спектр материалов. Наиболее распространены стали классов прочности 4.8 и 8.8. Для M8x30 в исполнении 8.8 предел прочности на разрыв составляет 800 МПа, а предел текучести - 640 МПа. Для задач, связанных с воздействием агрессивных сред, доступны болты из кремниевой бронзы (Silicon bronze), которые превосходят нержавеющую сталь по устойчивости к морской воде и химическим реагентам. Покрытия варьируются от простого белого цинка до цинк-никелевых композиций (ZNSHR), обеспечивающих повышенную коррозионную стойкость.
Специфика применения DIN 603 в промышленности
Мебельное производство и деревообработка
Основная ниша применения - сборка корпусной мебели и стеллажных систем. Широкая полукруглая головка не только обеспечивает надежный прижим, но и выполняет декоративную функцию, снижая риск травматизма об острые грани. При сборке кроватей, диванов и шкафов такие болты работают в паре с гайками-бочонками (эксцентриковыми стяжками) или стандартными шестигранными гайками.
- Квадратный подголовник предотвращает проворот в мягких материалах, таких как ДСП, где обычный болт с шестигранной головкой провернулся бы при достижении предела прочности материала. Это особенно актуально при сборке многоярусных конструкций, где вибрация со временем ослабляет резьбовые соединения.
- Строительные леса и дорожное строительство
Название «дорожный болт» обусловлено использованием DIN 603 в сборке временных ограждений, барьеров и лесов. Гладкая полукруглая шляпка предотвращает зацепление одежды или грузов, что критично для безопасности на стройплощадках.
В металлических конструкциях квадратный подголовник утапливается в профилированное отверстие, что исключает прокручивание при динамических нагрузках. В отличие от сварных закладных, такой метод не требует нагрева и позволяет производить быстрый демонтаж конструкций.
Специализированные применения
Бронзовые болты DIN 603 https://metiz36.ru/magazin/folder/bolty класса Silicon Bronze применяются в судостроении и химической промышленности. Морская вода и кислотные среды быстро разрушают обычные цинкованные покрытия, тогда как кремниевая бронза сохраняет целостность десятилетиями. Также эти болты востребованы в архитектурных фасадных системах, где внешний вид крепежа должен соответствовать дизайн-коду.
Болт DIN 933. Критерии универсального шестигранника
Полная резьба как ключевое отличие
DIN 933 шестигранный болт с резьбой, нарезанной по всей длине стержня. Это главное отличие от DIN 931, где предусмотрена гладкая зона под головкой. Технически параметры резьбы строго регламентированы: для M8 шаг составляет 1.25 мм, поле допуска обычно 6g.
Отсутствие гладкой шейки означает, что DIN 933 воспринимает нагрузку по всей длине, что снижает концентрацию напряжений в одной точке. Однако это же свойство делает его менее подходящим для соединений с высокими поперечными нагрузками по сравнению с DIN 931, где гладкий стержень работает как штифт.
Классы прочности и механика разрушения
Доступны классы от 4.8 до 12.9. Высокопрочные болты класса 10.9 имеют временное сопротивление разрыву 1000 Н/мм² и предел текучести 900 Н/мм², что на 25–30% выше, чем у класса 8.8. Для класса 12.9 разрывная нагрузка достигает 1220 МПа.
Важно понимать: при затяжке болт класса 10.9 работает в упруго-пластической зоне. Недостаточный момент затяжки приведет к циклическим нагрузкам и усталостному разрушению. Избыточный - к срезу резьбы или разрыву стержня. DIN 933 требует точного контроля момента затяжки, особенно при использовании в паре с гайками класса прочности 10 или выше.
Стандарт определяет два класса точности: А (для диаметров до М24 и длин до 150 мм) и В (для более крупных размеров). Для класса А допуски на размер под ключ и длину более жесткие. Например, для болта M10 размера под ключ стандарт предписывает строгие пределы, тогда как болты класса В допускают большие отклонения, что критично для автоматизированной сборки.
Инженерный анализ соединений DIN 933
Применение в машиностроении
DIN 933 - стандарт де-факто для фланцевых соединений, коробок передач и монтажа станков. Полная резьба позволяет регулировать высоту поджатия в широких пределах, что удобно при установке опор и кронштейнов на неровные основания.
В паре с дисковыми пружинами и высокопрочными шайбами (DIN 125) такие болты создают напряженные соединения, выдерживающие циклические нагрузки. Усталостная прочность - критический параметр для узлов, работающих на переменных режимах. Болты класса 8.8 и выше имеют строго регламентированную ударную вязкость (не ниже 49 Дж/см²), что предотвращает хрупкое разрушение при ударах и вибрации.
Строительство и металлоконструкции
При монтаже стальных конструкций (фермы, колонны, балки) DIN 933 обеспечивает высокую несущую способность благодаря полному резьбовому зацеплению. В многослойных пакетах, где толщина может варьироваться, полная резьба гарантирует, что гайка найдет достаточное количество витков для создания расчетного усилия натяжения.
Для наружного применения используются покрытия типа ZFSHL (цинк-флейк) с сопротивлением коррозии до 720 часов в соляном тумане. Горячее цинкование обеспечивает еще более высокую защиту, но требует учета допусков на резьбу, так как толстый слой покрытия меняет посадочные размеры.
Ограничения использования
Главный недостаток DIN 933 - отсутствие гладкой шейки, что делает болт чувствительным к перекосу. При установке в неподготовленные отверстия возможно закусывание резьбы. Для соединений с высокими поперечными нагрузками предпочтительнее использовать штифты или болты с гладкой частью (DIN 931), где стержень принимает сдвигающее усилие, а резьба работает только на растяжение.

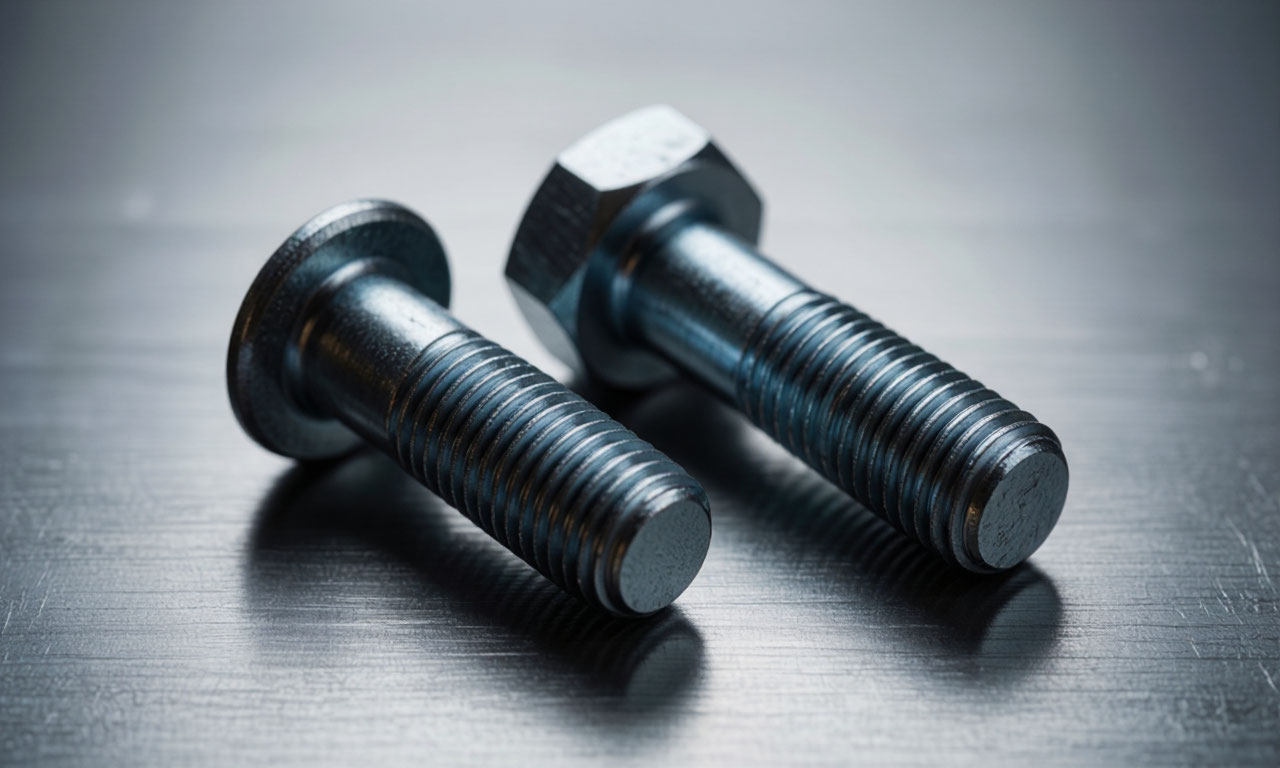

Сравнительный анализ критических параметров
Геометрические различия и допуски
DIN 603 характеризуется низким профилем головки относительно диаметра: для M8 высота всего 4.88 мм. DIN 933 имеет стандартную шестигранную головку с высотой, соответствующей классу прочности (например, для M14 высота головки 8.8 мм под ключ WS22).
Примечательно, что DIN 933 заменен международным стандартом ISO 4017. Хотя взаимозаменяемость высокая, есть нюансы: для размеров M10, M12, M14 и M22 ISO 4017 изменил размеры под ключ. Например, под M14 в DIN 933 ранее мог быть другой размер ключа, тогда как ISO унифицировал этот параметр. DIN 603 также имеет международные аналоги, но сохраняет свою нишу благодаря квадратному подголовнику специфической геометрии.
Механические свойства в сравнении
DIN 603 чаще всего производят классами 4.6, 4.8 и 8.8. Более высокие классы (10.9) встречаются редко из-за хрупкости квадратного подголовника при высоких нагрузках. DIN 933, напротив, оптимизирован для высокопрочных исполнений: 10.9 и 12.9 доступны практически для всех типоразмеров от M1.6 до M64.
Поведение в соединении
DIN 603 - асимметричный крепеж. Он блокируется в одной детали и затягивается гайкой с другой стороны. Момент затяжки ограничен прочностью материала детали (дерево, пластик). DIN 933 - симметричное решение, которое можно затягивать как с одной стороны (в резьбовое отверстие), так и с другой (гайкой), передавая полный расчетный момент на материал.
Практические рекомендации по выбору и монтажу
Критерии выбора для конкретных задач
Для сборки мебели и изделий из древесных плит однозначный выбор - DIN 603. Квадратный подголовник спасет от проворачивания, а полукруглая головка не порвет ламинатное покрытие. Обратите внимание на длину: резьба на DIN 603 часто неполная. Это сделано специально, чтобы гладкая часть стержня проходила через обе детали, а резьба начиналась только под гайкой, обеспечивая чистое натяжение без раскачивания соединения.
Для машиностроения, монтажа кронштейнов, тяжелых стеллажей и любых соединений металл-металл необходим DIN 933. Если соединение работает на сдвиг (например, крепление колеса или балки к колонне), но по каким-то причинам вынуждены использовать полную резьбу, обязательно применяйте штифтовые втулки или рассверливайте отверстие в деталях под диаметр резьбы, чтобы избежать ее среза.
Контроль момента затяжки
Для DIN 933 класса 8.8 M10 рекомендованный момент затяжки составляет 47–50 Нм. Для класса 10.9 того же диаметра момент повышается до 68–72 Нм. Использование динамометрического ключа обязательно, так как полная резьба при перетяжке легко ломается.
При монтаже DIN 603 в дерево момент затяжки должен быть ограничен моментом страгивания квадрата в древесине. Если при закручивании гайка «схватывается» и начинает вращать стержень вместе с квадратом - монтаж прекращен. Требуется либо увеличение глубины посадки квадрата, либо его фиксация струбциной.
Учет коррозионных рисков
Внутри помещений для DIN 933 достаточно оцинкованного покрытия (белый, желтый или голубой пассивированный цинк). Для улицы в агрессивных средах (реагенты, высокая влажность) используйте горячее цинкование или покрытие ZFSHL. DIN 603 из кремниевой бронзы не требует защитных покрытий в морской воде, но стоит на порядок дороже стали.
Резюме по размерам и наличию
Рынок предлагает DIN 933 в диапазоне от M3x10 до M64x300 с шагом 1-5 мм по длине. DIN 603 доступен от M5x16 до M20x200. Мелкие резьбы для DIN 603 - редкость из-за технологической сложности штамповки квадрата на тонком стержне.
Итоговые технические спецификации
Сводные параметры для быстрой идентификации:
- DIN 603: полукруглая головка, квадратный подголовник, неполная резьба (часто), классы 4.8–8.8, применение - мягкие материалы и декоративный крепеж.
- DIN 933: шестигранная головка, полная резьба по всему стержню, классы 4.8–12.9, применение - металлоконструкции и высоконагруженные узлы.
DIN 7990? Шестигранный болт с грубой метрической резьбой
Конструктивные отличия от DIN 933
DIN 7990 представляет собой шестигранный болт с полной резьбой, но с увеличенным размером головки под ключ. Для M10 стандартный DIN 933 имеет головку на 17 мм, тогда как DIN 7990 для того же диаметра использует головку на 19 мм. Это не случайность: увеличенная головка распределяет усилие затяжки на большую площадь опорной поверхности и позволяет передавать более высокий крутящий момент без срыва граней.
Форма головки DIN 7990 повторяет геометрию более тяжелых крепежных систем. Высота головки также увеличена пропорционально. Такое решение делает болт менее эстетичным, но значительно более надежным при работе с грубыми металлоконструкциями, где инструмент может быть неидеально откалиброван.
Зоны применения и взаимозаменяемость
DIN 7990 активно используется в сельскохозяйственном машиностроении, грузовых прицепах и строительной технике. В этих отраслях вибрация и пыль быстро изнашивают грани стандартных головок. Увеличенный размер под ключ дает запас прочности - даже после коррозии и износа граней болт остается доступным для демонтажа.
Стандарт не заменяет DIN 933, а дополняет его для специфических условий. В большинстве случаев DIN 7990 и DIN 933 не взаимозаменяемы из-за разных размеров под ключ. При проектировании узла необходимо заранее закладывать один из типоразмеров, чтобы избежать конфликта с инструментом и соседними элементами конструкции.
DIN 912! Цилиндрические болты с внутренним шестигранником
Геометрия и принцип работы под ключ
DIN 912 - болт с цилиндрической головкой, внутри которой выполнено шестигранное углубление под ключ. Головка имеет высоту, сопоставимую с диаметром резьбы, и прямые цилиндрические стенки. Для M8 высота головки составляет 8 мм, диаметр - 13.5 мм. Утопленный шестигранник позволяет затягивать болт впотай, не выступая над поверхностью детали.
Отсутствие внешних граней делает DIN 912 незаменимым в механизмах с ограниченным пространством вокруг головки. Шестигранный ключ входит в углубление на полную глубину, что исключает срыв инструмента при высоких моментах затяжки.
Преимущества в высоконагруженных узлах
Цилиндрическая головка обеспечивает равномерное распределение контактных напряжений по опорной поверхности. В паре с динамометрическим ключом DIN 912 позволяет достигать точной затяжки в пределах класса прочности до 12.9. Для сборки станочных узлов, пресс-форм и штампов это стандартное решение.
Глубокий шестигранник под ключ типа «звездочка» (Torx) или стандартный шестигранник дает возможность автоматизировать сборку. Роботизированные линии предпочитают DIN 912 именно из-за центрирования инструмента в углублении головки, что снижает риск брака при высокоскоростной сборке.
DIN 931- Шестигранный болт с неполной резьбой
Конструктивное отличие от DIN 933
DIN 931 - шестигранный болт, у которого резьба нарезана не на всей длине стержня. Под головкой остается гладкая цилиндрическая шейка. Длина гладкой части строго регламентирована: для болта M10 длиной 100 мм резьба занимает примерно 30–35 мм от конца стержня, остальное - гладкая зона.
Гладкая шейка выполняет функцию точного позиционирования. Она обрабатывается с более жесткими допусками по диаметру, чем наружный диаметр резьбы. Это позволяет использовать DIN 931 в соединениях, работающих на срез, где резьба не должна контактировать со стенками отверстия.
Инженерное преимущество в сдвиговых соединениях
При сборке фланцев, редукторов и тяжелых рам гладкая часть DIN 931 воспринимает поперечные нагрузки, не повреждая резьбу. Если бы в такой ситуации использовался DIN 933 с полной резьбой, каждый виток работал бы как концентратор напряжений, и соединение разрушилось бы при циклических сдвигах за несколько тысяч циклов.
Техническое правило: гладкая часть должна проходить через обе соединяемые детали без зазора (посадка H7/h6 или близкая). Резьба должна начинаться только после выхода из последней детали, под гайку. Нарушение этого принципа сводит на нет все преимущества DIN 931 перед DIN 933.
DIN 6923- Шестигранные гайки с фланцем
Функциональность интегрированной шайбы
DIN 6923 - шестигранная гайка с увеличенным опорным фланцем, который работает как несъемная шайба. Фланец имеет насечки или рифления на опорной поверхности, предотвращающие самопроизвольное откручивание при вибрации. Для резьбы M10 наружный диаметр фланца достигает 21 мм, что на 30% больше, чем у стандартной гайки DIN 934.
Рифленый фланец врезается в поверхность детали при затяжке, создавая микрозамок. Такая конструкция исключает необходимость в установке отдельной пружинной шайбы DIN 127 или стопорной шайбы DIN 6798. Для конвейерной сборки это сокращает количество операций и снижает риск потери мелких деталей.
Совместимость с болтами DIN 933 и DIN 603
DIN 6923 идеально сочетается с DIN 933. Широкий фланец распределяет усилие затяжки по большей площади, что критично для тонколистового металла и пластиковых деталей. В паре с DIN 603 фланец гайки защищает мягкую поверхность (ДСП, фанера) от продавливания, которое часто происходит при использовании стандартных гаек с малым опорным кольцом.
В высоковибрационных узлах (генераторы, вибростолы, сельхозтехника) пара DIN 933 + DIN 6923 заменяет более дорогие стопорные гайки с нейлоновым кольцом. Рифленый фланец сохраняет стопорящие свойства при температурах до +300°C, тогда как нейлон разрушается уже при +120°C.
Практические критерии выбора между стандартами
Анализ условий эксплуатации
Для статических соединений с высокой осевой нагрузкой и отсутствием вибрации подходят DIN 933 и DIN 603 (в зависимости от материала). Если появляются циклические сдвиговые нагрузки - необходим DIN 931 с гладкой шейкой. В условиях сильной вибрации добавляются гайки DIN 6923 с рифленым фланцем.
Доступность инструмента также определяет выбор. DIN 933 требует рожкового или накидного ключа открытого типа. DIN 912 - только шестигранной отвертки или биты. Для полевых условий ремонта предпочтительнее DIN 933 с наружным шестигранником, который можно крутить любым газовым или разводным ключом.
Экономическая оптимизация склада
Предприятиям имеет смысл унифицировать крепеж. DIN 933 в классах 8.8 и 10.9 покрывает 80% типовых задач машиностроения. DIN 603 добавляют для деревообрабатывающих участков. DIN 931 необходимы только для узлов с расчетными сдвиговыми нагрузками, подтвержденными проектом.
Замена DIN 933 на DIN 7990 оправдана только при частом ремонте оборудования в полевых условиях, где инструмент изношен. Для нового производства DIN 7990 создает логистические проблемы из-за нестандартных размеров под ключ. DIN 6923 как самостоятельная позиция на складе окупается при наличии вибрационного оборудования.
